Q18.

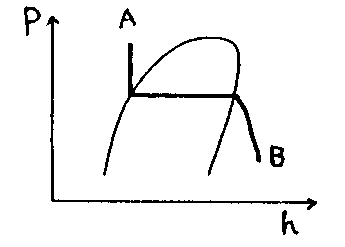

於下圖壓力焓值圖中，AB 線代表
冷凍空調裝修 · 甲級 · 識圖與製圖 · Q18
難易度分析
3 / 5
本題需依據圖中線條的幾何特徵，判別其對應的等值線類型；需理解等壓、等焓、等熵與等溫在壓力-焓圖中的代表形態，並藉此排除錯誤選項。
正確答案：②等溫線
② 等溫線:等溫線在壓力焓值圖的兩相區（飽和區）內與等壓線重合呈水平狀，因為飽和溫度與飽和壓力一一對應；在過熱區則呈向下彎曲的曲線。AB 線即代表溫度恆定的狀態變化。
錯誤選項解析
- ① 等壓線:等壓線在壓力焓值圖中為水平線，代表壓力保持不變的過程，如蒸發器或冷凝器內的熱交換過程，並非圖中 AB 線所代表的含义。
- ③ 等焓線:等焓線在壓力焓值圖中為垂直線，代表焓值不變的過程，如膨脹閥的節流過程，與 AB 線的走向不符。
- ④ 等熵線:等熵線在壓力焓值圖中為向右上傾斜的曲線，代表熵值不變的等熵壓縮過程，如壓縮機的理想壓縮行程，並非 AB 線所代表。
Learning Tip
"在壓力焓值圖（P-h 圖）中，各等值線的走向為常考重點：等壓線為水平線、等焓線為垂直線、等熵線向右上傾斜、等溫線在兩相區呈水平、在過熱區向下彎曲。解題時需依據線條的幾何走向判斷其物理意義，並熟悉冷凍循環四大元件（壓縮機、冷凝器、膨脹閥、蒸發器）在圖上對應的過程線。"
學員答題分佈
①等壓線0%
②等溫線0%
③等焓線0%
④等熵線0%
