Q73.

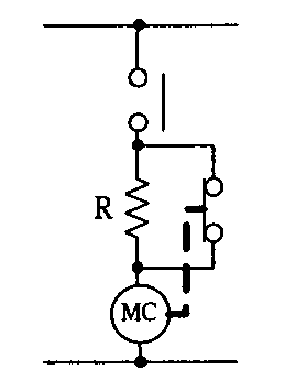

如下圖加裝電阻器之主要目的在於
工業配線 · 甲級 · 高壓配電盤（箱）及控制盤裝置 · Q73
難易度分析
3 / 5
題目考查對 MC 線圈串聯電阻作用的基本理解，選項中有一個常見誤解的選項，需避免誤判。
正確答案：③動作後使MC 線圈電流降低
③ 動作後使MC 線圈電流降低:串聯電阻器的主要目的為 降低保持電流；MC 吸合後，電阻串入線圈迴路使 保持電流小於始動電流，可減少線圈發熱與節能消耗。
錯誤選項解析
- ① 減少MC 線圈之始動電流:電阻器串聯於 MC 線圈 電路中，並非用於限制始動電流；始動瞬間電阻尚未接入或已被短接，故無法減少啟動電流。
- ② 使動作後能自保:自保（自保持）功能 是透過 MC 的輔助接點（a接點）並聯於啟動按鈕來實現，與串聯電阻器無關。
- ④ 增加直流電磁鐵吸引力:串入電阻會使線圈電壓降與電流下降，吸引力反而減弱，而非增加直流電磁鐵吸引力；此設計目的為節能而非增強磁力。
Learning Tip
"此類題型常考 MC 線圈串聯電阻節能原理。需區分 始動電流（吸合瞬間需較大電流產生足夠電磁力） 與 保持電流（吸合後磁路閉合，僅需較小電流即可維持） 的差異。實務上此設計可延長線圈壽命並降低溫升，為高壓配電盤常見的節能與安全設計。"
學員答題分佈
①減少MC 線圈之始動電流0%
②使動作後能自保0%
③動作後使MC 線圈電流降低0%
④增加直流電磁鐵吸引力0%
