Q80.

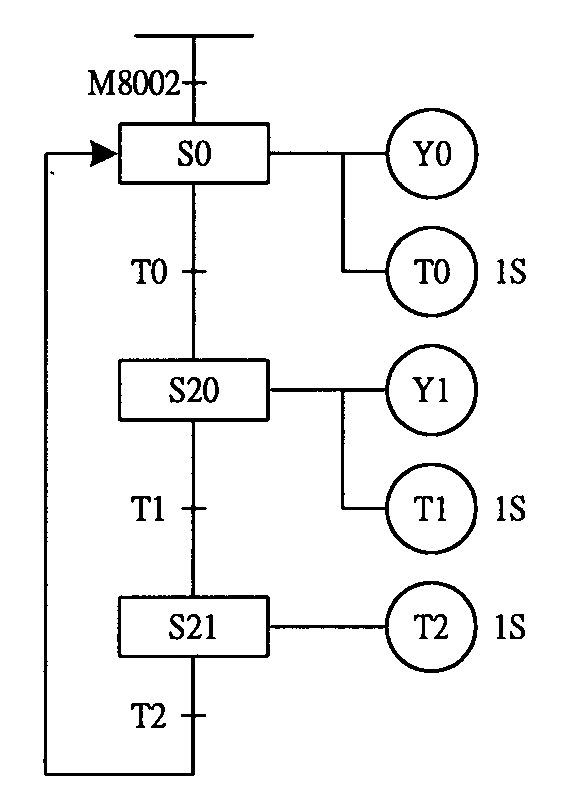

如下圖所示，就PLC 邏輯電路而言，當PLC 送電後
工業配線 · 甲級 · 檢查及故障排除 · Q80
難易度分析
4 / 5
多選題需確定兩個正確答案，考驗對梯形圖接點配置與掃描週期的深入理解，並排除易混淆的誤導選項。此結構使題目屬於較高難度。
正確答案 (複選)：②, ③
- ② 先讓X1 動作後再使X2 動作，則Y1及Y2 均動作:此敘述正確。依據 PLC 階梯圖掃描原理，X1 先動作建立初始條件，再使 X2 動作後，並聯或串聯接點組合 使 Y1 與 Y2 的輸出迴路均被激磁，符合 順序控制 的邏輯設計。
- ③ 先讓X2 動作後再使X1 動作，則Y1 及Y2 均動作:此敘述正確。此電路設計具有 對稱性 或 互補接點 特性，無論 X1 或 X2 何者先動作，另一者隨後動作時均能形成完整導通路徑，使 Y1 與 Y2 同時激磁，體現 雙向順序控制 的原理。
錯誤選項解析
- ① 先讓X1 動作後再使X2 動作，則僅有Y1 動作:此敘述錯誤。在該 PLC 梯形圖 邏輯中，當 X1 先動作後再使 X2 動作時，由於 X1 與 X2 的接點組合 已形成完整導通路徑，Y1 與 Y2 均會動作，而非僅有 Y1 動作。
- ④ 先讓X1 動作後再依序使X2 及X3 動作，則僅有Y1 動作:此敘述錯誤。當 X1 動作後依序使 X2 及 X3 動作時，X3 的加入可能觸發額外的 互鎖或遮斷邏輯，實際結果並非僅有 Y1 動作，需視 X3 接點在梯形圖中的 常開/常閉配置 而定，此選項過度簡化電路行為。
Learning Tip
"此類 PLC 順序控制 題型常考陷阱在於混淆 掃描週期 與 接點組合邏輯。解題關鍵在於：(1) 確認每個輸入接點是 常開(NO) 或 常閉(NC) 配置；(2) 理解 PLC 由上而下、由左而右的 階梯圖掃描順序；(3) 注意是否存在 自保持迴路 或 互鎖保護 設計。實務上，輸入動作的先後順序 會影響內部暫存器狀態，進而改變輸出結果，務必仔細追蹤每一掃描週期的接點狀態變化。"
學員答題分佈
①先讓X1 動作後再使X2 動作，則僅有Y1 動作0%
②先讓X1 動作後再使X2 動作，則Y1及Y2 均動作0%
③先讓X2 動作後再使X1 動作，則Y1 及Y2 均動作0%
④先讓X1 動作後再依序使X2 及X3 動作，則僅有Y1 動作0%
