Q20.

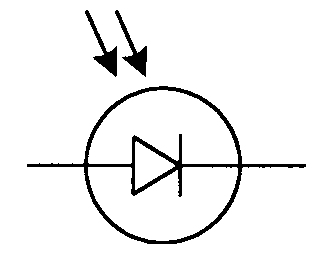

左圖符號表示
工業配線 · 甲級 · 設計繪圖 · Q20
難易度分析
2 / 5
此題需識別電路圖符號，單一選項，主要考核對DIAC符號的直接記憶與區分能力，無需多層推理或計算，屬於較簡單的知識檢驗。
正確答案：③DIAC
③ DIAC:DIAC（交流二極體）為雙向觸發二極體，符號特徵為兩個並聯反向的齊納二極體結構，呈左右對稱形狀，無閘極控制端，當電壓超過崩潰電壓時雙向皆可導通，常用於觸發 TRIAC 的相位控制電路。
錯誤選項解析
- ① FET:FET（場效電晶體）為三端元件，具有閘極(G)、汲極(D)、源極(S)，符號特徵為閘極與通道間有間隙，屬於電壓控制元件，與圖中雙向對稱的二極體結構不同。
- ② TRIAC:TRIAC（三端雙向交流開關）為五層結構，具有主端子(MT1、MT2)與閘極(G) 三個接腳，符號中會顯示閘極引線，而圖中符號僅有兩個端點且無閘極。
- ④ SCR:SCR（矽控整流器）為單向導通的閘流體，符號特徵為陽極(A)、陰極(K)與閘極(G) 三端，箭頭方向表示單向導通特性，與圖中雙向對稱結構不符。
Learning Tip
"DIAC 與 TRIAC、SCR 的符號辨識為工業配線丙/乙級設計繪圖科目的常考題型。關鍵在於確認接腳數量：DIAC 為兩端元件且對稱，TRIAC 與 SCR 均有閘極(G)為三端元件。另需注意 DIAC 無極性（雙向皆可觸發導通），而 SCR 僅能單向導通，TRIAC 則為雙向可控矽。實務上 DIAC 多作為TRIAC 的觸發元件，串接於 RC 移相電路中。"
學員答題分佈
①FET0%
②TRIAC0%
③DIAC0%
④SCR0%
