Q32.

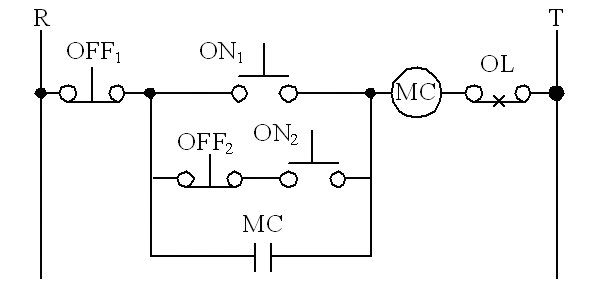

如下圖所示，在正常情況下，下列那一只按鈕開關的功能是無效的？
工業配線 · 甲級 · 設計繪圖 · Q32
難易度分析
3 / 5
需掌握自持迴路與多點控制的配線邏輯，辨識哪些按鈕已接入電磁接觸器激磁路，並排除功能有效但表面相似的選項。
正確答案：③OFF2 按鈕開關
③ OFF2 按鈕開關:OFF2 按鈕開關在圖示配線中未串入控制迴路，或與電磁接觸器的激磁路徑無關，因此按下後無法產生停止作用，功能無效。
錯誤選項解析
- ① OFF 1 按鈕開關:OFF 1 按鈕開關在正常配線下具有停止馬達運轉的功能，可切斷電磁接觸器的激磁迴路，因此功能有效。
- ② ON 1 按鈕開關:ON 1 按鈕開關為啟動按鈕，按下後可使電磁接觸器線圈通電激磁，透過自持迴路維持運轉狀態，功能有效。
- ④ ON2 按鈕開關:ON2 按鈕開關通常設計為第二啟動點（並聯於 ON 1），可從另一位置啟動設備，在正常配線下功能有效。
Learning Tip
"此題考工業配線中按鈕開關與電磁接觸器控制迴路的配線邏輯。常考陷阱在於混淆自持迴路的接法與多點控制（啟動按鈕並聯、停止按鈕串聯）的配線原則。實務上務必確認每個按鈕是否正確串並聯於控制迴路中，否則將導致操作失效。"
