Q1.

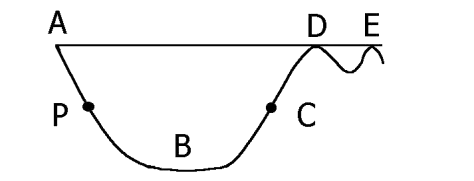

(本題刪題)下圖為彩色電視機PIF 電路調整時，所產生的綜合波形，A、P、B、C、D、E 各點依序為
視聽電子 · 甲級 · 電子儀表 · Q1
難易度分析
4 / 5
此題結構仰賴對特定技術參數的精確記憶與序列對應。考生需掌握中頻響應曲線各特徵點之標準頻率分佈，並具備區分數值微小差異的能力。選項刻意佈置了數值偏移與排列順序顛倒的變化，要求對專業規範有細膩的掌握，屬於側重細節辨識與精準回顧的考題範式。
正確答案：①47.25MHz、45.75MHz、43.75MHz、42.17MHz、41.25MHz、39.75MHz
① 47.25MHz、45.75MHz、43.75MHz、42.17MHz、41.25MHz、39.75MHz:NTSC 彩色電視 PIF 中頻響應曲線的標準特徵點頻率依序為：A 點 47.25MHz（相鄰頻道影像載波衰減點）、P 點 45.75MHz（影像中頻載波參考點）、B 點 43.75MHz、C 點 42.17MHz（彩色副載波）、D 點 41.25MHz（伴音中頻載波）、E 點 39.75MHz（下邊帶衰減點），此為台灣 NTSC 制式電視機的標準 PIF 響應曲線配置。
錯誤選項解析
- ② 39.75MHz、45.75MHz、50.25MHz、49.33MHz、47.75MHz、47.25MHz:此選項頻率排列順序錯誤，將 39.75MHz 置於起始點且出現 50.25MHz、49.33MHz 等非標準 PIF 特徵頻率，NTSC 電視中頻響應曲線的標準範圍應介於 39.75MHz 至 47.25MHz 之間，且各特徵點有固定排列順序。
- ③ 47.25MHz、45.75MHz、43.75MHz、42.17MHz、40.25MHz、38.75MHz:此選項在 D 點與 E 點的頻率數值有誤，將 41.25MHz（伴音中頻載波）誤植為 40.25MHz，將 39.75MHz 誤植為 38.75MHz，這兩個頻率是 PIF 曲線中伴音訊號與下邊帶的關鍵定位點，數值偏差會導致電路調整錯誤。
- ④ 38.75MHz、45.75MHz、47.25MHz、48.25MHz、49.33MHz、51.25MHz:此選項頻率排列完全顛倒，從 38.75MHz 開始遞增至 51.25MHz，與實際 PIF 響應曲線由高頻向低頻排列的特徵點順序相反，且包含 48.25MHz、49.33MHz、51.25MHz 等不屬於 NTSC 標準中頻響應曲線範圍的頻率值。
Learning Tip
"PIF 中頻響應曲線為彩色電視機檢修的核心考點，需牢記六個標準特徵點頻率：47.25MHz（相鄰影像載波）→ 45.75MHz（影像載波）→ 43.75MHz → 42.17MHz（彩色副載波）→ 41.25MHz（伴音載波）→ 39.75MHz（下邊帶）。常見陷阱為混淆 41.25MHz 伴音載波與 42.17MHz 彩色副載波的位置，實務上調整 PIF 線圈時需使用掃波產生器觀察此響應曲線，確保各特徵點頻率準確且振幅比例符合規範。"
學員答題分佈
①47.25MHz、45.75MHz、43.75MHz、42.17MHz、41.25MHz、39.75MHz0%
②39.75MHz、45.75MHz、50.25MHz、49.33MHz、47.75MHz、47.25MHz0%
③47.25MHz、45.75MHz、43.75MHz、42.17MHz、40.25MHz、38.75MHz0%
④38.75MHz、45.75MHz、47.25MHz、48.25MHz、49.33MHz、51.25MHz0%
