Q13.

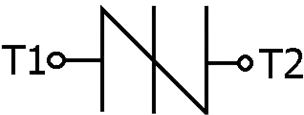

下圖符號為
視聽電子 · 甲級 · 電子識圖與工作方法 · Q13
難易度分析
3 / 5
本題屬電子元件符號辨識題型，選項皆為功能相近的雙向切換裝置，要求考生具備精確的圖形記憶與結構細節對應能力。因各符號外觀設計高度相似，易產生視覺混淆，需依賴穩定的概念掌握來排除干擾項，整體屬標準的基礎知識檢索題，故評定為中等難度。
正確答案：①矽對稱開關(SSS)
① 矽對稱開關(SSS):矽對稱開關(SSS) 的電路符號特徵為兩個反向並聯的 PNPN 結構，具有對稱的雙向導通特性，當兩端電壓達到 崩潰電壓 時即導通，常用於 觸發電路 中。
錯誤選項解析
- ② 不對稱雙向矽開關(SAS):不對稱雙向矽開關(SAS) 的正反向 觸發電壓不相等，符號結構會呈現不對稱設計，與圖中對稱符號不符。SAS 通常用於需要 單向優先導通 的特殊應用。
- ③ 對稱雙向矽開關(SBS):對稱雙向矽開關(SBS) 雖具對稱特性，但其內部結構為 整合齊納二極體 的三層設計，符號與 SSS 不同。SBS 的 觸發電壓較穩定，通常用於精密觸發電路。
- ④ 雙向觸發二極體(DIAC):雙向觸發二極體(DIAC) 符號為兩個反向串聯的 PN 接面，結構較 SSS 簡單，屬於 兩層二極體 裝置。DIAC 的 崩潰電壓約為 30V，主要用於 TRIAC 觸發。
Learning Tip
"電子識圖 題型常考各類 矽控開關元件 的符號辨識，需特別注意 SSS、SBS、DIAC 三者符號的細微差異：SSS 為對稱雙向結構、SBS 內含齊納參考、DIAC 為最簡單的兩層設計。實務上這些元件皆常用於 相位控制 與 觸發電路，混淆時應從 內部層數 與 對稱性 兩關鍵點判斷。"
