Q51.

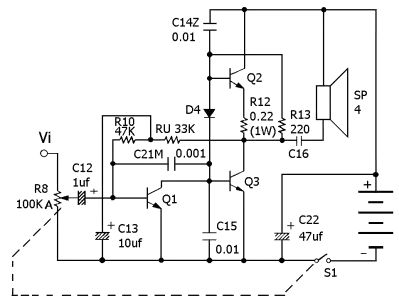

如下圖所示放大器，當輸入信號Vi 為正半週時，下列說明何者為正確？
視聽電子 · 甲級 · 無線電學 · Q51
難易度分析
3 / 5
本題結構需同時追蹤複數元件之導通截流狀態與輸出極性變化，選項透過排列組合製造辨析干擾。解題依賴圖示電路之信號路徑分析與相位邏輯，屬於須具備完整電路運作脈絡方能準確排除干擾項之標準題型，認知負擔屬中等。
正確答案：④Q1 導通、Q2截流Q3 導通而Vo 為負
④ Q1 導通、Q2截流Q3 導通而Vo 為負:此選項正確。當 Vi 為正半週時，Q1 獲得正向偏壓而導通，Q2 因偏壓條件不足而截流，Q3 隨之導通，經電路相位反轉後 Vo 輸出為負半週，符合此類放大器的反相放大特性。
錯誤選項解析
- ① Q1 導通、Q2 導通、Q3 截流而Vo 為正:此選項錯誤。在正半週輸入時，若 Q1 與 Q2 同時導通，會造成電源短路或交越失真，且輸出極性判斷不符電路實際運作狀態。
- ② Q1 導通、Q2 導通、Q3 截流而Vo 為負:此選項錯誤。雖然 Vo 為負的結論正確，但 Q2 在正半週時應處於截流狀態而非導通，晶體管導通條件判斷有誤。
- ③ Q1 導通、Q2 截流、Q3 導通而Vo 為正:此選項錯誤。Q1 導通、Q2 截流、Q3 導通的狀態描述正確，但 Vo 極性應為負半週而非正半週，輸出相位判斷錯誤。
Learning Tip
"此類推挽式放大器或互補式放大器題型，常考重點在於各晶體管於正負半週的導通/截流狀態切換與輸出相位關係。解題關鍵：正半週輸入時，需判斷各 BJT 的 VBE 偏壓條件，並注意電路是否具有反相放大特性，避免將輸出極性與輸入極性混淆。實務上需注意交越失真與靜態工作點設定對放大器線性度的影響。"
學員答題分佈
①Q1 導通、Q2 導通、Q3 截流而Vo 為正0%
②Q1 導通、Q2 導通、Q3 截流而Vo 為負0%
③Q1 導通、Q2 截流、Q3 導通而Vo 為正0%
④Q1 導通、Q2截流Q3 導通而Vo 為負0%
