Q186.

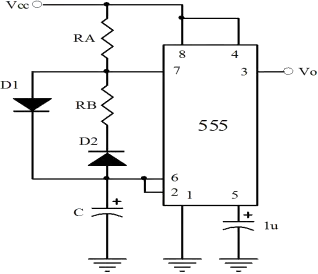

下圖電路所示，為一個555 定時器IC 接成之脈波產生器，若RA=RB，則下列敘述何者錯誤？
視聽電子 · 甲級 · 無線電學 · Q186
難易度分析
4 / 5
本題採複選問答架構，要求逐一檢視選項並篩選錯誤敘述，認知負擔顯著高於單一判斷型題型。題意涉及圖示電路配置與數學符號解讀，且關鍵選項透過對調狀態參數製造邏輯迷思，需考生具備精準的系統運作概念方能排除干擾。整體測驗結構強調多維度驗證與細節辨識能力，故判定為較高難度層級。
正確答案 (複選)：②, ③
- ② D1 導通時，VO 輸出為低電位:當 D1 導通時，電容經由 D1 與 RA 充電，此時電位上升，輸出 VO 應為 高電位，故此敘述錯誤。
- ③ D2 導通時，VO 輸出為高電位:當 D2 導通時，電容經由 RB 與 D2 放電，此時電位下降，輸出 VO 應為 低電位，故此敘述錯誤。
錯誤選項解析
- ① 輸出V O 為對稱方波:當 RA = RB 時，電容充放電時間相等，因此輸出 VO 會呈現 對稱方波。
- ④ 工作週期＝
:該選項公式描述的是與 工作週期 (Duty Cycle) 相關的數學表達式，並非錯誤敘述。
Learning Tip
"在 555 定時器 的應用中，透過加入二極體 (Diode) 可改變充放電路徑，進而調整工作週期。解題關鍵在於判斷二極體導通時，電容是在充電（VO 高）還是放電（VO 低）。"
學員答題分佈
①輸出V O 為對稱方波0%
②D1 導通時，VO 輸出為低電位0%
③D2 導通時，VO 輸出為高電位0%
④工作週期＝0%
