Q36.

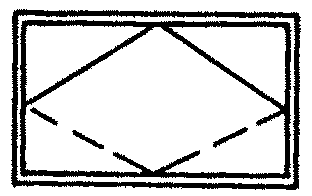

下圖為門窗之正面符號，其表示為
門窗木工 · 甲級 · 製圖與門窗設計 · Q36
難易度分析
3 / 5
此題測試對門窗符號中鉸鏈位置與開啟方向的基本認識，需辨別符號細節，但不涉及複雜推理或多項目選擇，屬於常見題型。
正確答案：④開天式窗
④ 開天式窗:開天式窗（又稱上懸窗）之鉸鏈裝設於窗框頂部，窗扇由下方往外推開，其製圖符號以頂部三角形或鉸鏈標記表示，符合本圖所示之正面符號特徵。
錯誤選項解析
- ① 翻轉式窗:翻轉式窗係指窗扇繞中央水平或垂直軸旋轉開啟的窗型，其符號通常以交叉線或中心旋轉軸表示，與本圖所示之頂部鉸鏈符號不符。
- ② 滑動式窗:滑動式窗為窗扇沿水平軌道左右推拉開啟，其製圖符號通常以平行箭頭或重疊窗框表示，與本圖之懸吊鉸鏈符號不同。
- ③ 摺壘式窗:摺壘式窗係多片窗扇以鉸鏈相連，開啟時如手風琴般摺疊收納，其符號通常呈現多段摺疊線條，非本圖所示之單一頂部固定鉸鏈形式。
Learning Tip
"門窗製圖符號之辨識關鍵在於鉸鏈位置與開啟方向的圖示標記。開天式窗（上懸窗）鉸鏈在頂部、落地式窗（下懸窗）鉸鏈在底部，兩者易混淆需特別注意。依 CNS 建築製圖標準，各類窗型符號均以鉸鏈端位置區分，實務設計時應依通風需求與防雨性能選擇適當窗型。"
學員答題分佈
①翻轉式窗0%
②滑動式窗0%
③摺壘式窗0%
④開天式窗0%
