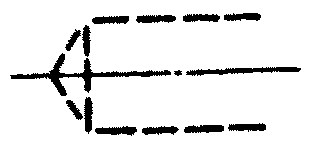

下列各圖中，何者線條用法最正確？

④ :此圖正確呈現虛線（隱藏線）與實線（可見輪廓線）交會於一點的用法，符合 CNS 製圖標準中隱藏邊緣與可見邊緣相接的線條規範。

錯誤選項解析

• ① :此圖為中心線（點畫線）與實線交叉的用法，但中心線與實線交叉時，中心線應超出實線約 2~3mm，此圖未正確呈現中心線超出物體輪廓線的規範。
• ② :此圖為虛線（隱藏線）的用法，但虛線轉折處應以實角相接，且虛線段之間的間隔應均勻一致，此圖的虛線排列與交會方式不符合製圖線條規範。
• ③ :此圖在中心線上加繪箭頭，但中心線僅用於表示對稱軸或中心位置，不應附加箭頭；箭頭應使用於尺寸線或剖面線，此為線條用法混淆的錯誤示範。
