Q20.

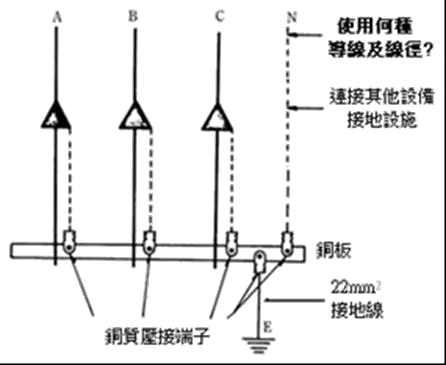

依據台灣電力公司「地下配電線路設計」，如下圖為500MCM 高壓交連PE 電纜接頭附接地銅板(或接頭)之接地裝置，其N 相使用之導線及線徑為
配電線路裝修 · 甲級 · 地下配電施工與運轉維護 · Q20
難易度分析
2 / 5
該題屬單一選擇制，主要測驗特定設計規範之數據記憶能力。雖然題幹包含圖檔提示，但解題核心仍為直接對照標準規格表。選項設計主要透過不同電線單位與截面積數值製造差異，但並未涵蓋需要深度邏輯轉換或法條比對之複合考點。整體結構偏向基礎條文確認，具備對應教材內容即可快速判釋。
正確答案：①250MCM 交連PE 電纜
① 250MCM 交連PE 電纜:依據台電公司地下配電線路設計規範，500MCM 高壓交連 PE 電纜接頭之 N 相（中性線）接地裝置應使用 250MCM 交連 PE 電纜，此為標準設計規格，符合接地故障電流承載能力要求。
錯誤選項解析
- ② 2/0AWG 交連PE 電纜:2/0AWG 約等於 67.4mm²，其截面積遠小於規範要求之 250MCM（約 126.7mm²），無法滿足接地故障電流之熱穩定度要求，故不適用於此高壓電纜接頭之 N 相接地。
- ③ 22mm2 電線:22mm² 電線截面積過小，僅適用於低壓控制迴路或儀器配線，無法承受高壓配電系統之接地故障電流，不符合台電地下配電施工規範。
- ④ 38mm2 電線:38mm² 電線同樣截面積不足，雖大於 22mm²，但仍遠低於 250MCM 之標準規格，不適用於 500MCM 高壓電纜接頭之 N 相接地裝置。
Learning Tip
"此題考點為台電地下配電線路設計規範中電纜接頭接地裝置之線徑選定。關鍵在於記住 N 相接地導線與主電纜截面積之對應關係：500MCM 主電纜對應 250MCM 交連 PE 電纜作為 N 相接地。常見陷阱為混淆 AWG 與 MCM 單位換算，或誤將低壓配線規格套用於高壓系統。實務上須注意接地故障電流之熱穩定度計算，確保接地導線能承受短路時之熱應力。"
學員答題分佈
①250MCM 交連PE 電纜0%
②2/0AWG 交連PE 電纜0%
③22mm2 電線0%
④38mm2 電線0%
