Q59.

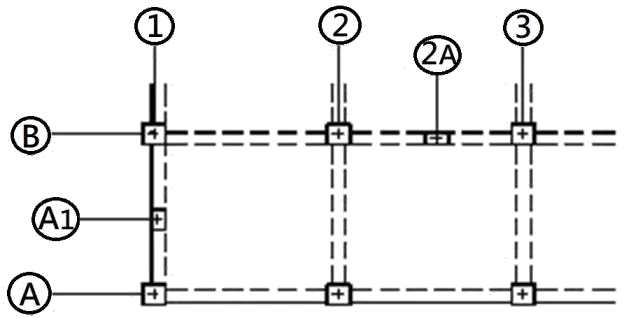

如下圖所示，此建築結構平面圖之敘述，下列何者正確？
建築工程管理 · 甲級 · 現場施工詳細圖繪製 · Q59
難易度分析
3 / 5
此題為多重選項，需掌握柱中心線編號、單層柱標示、虛線意義及樓板符號，結合圖面閱讀基本規範，屬於一般概念理解層次，難度中等。
正確答案 (複選)：①, ②, ③
- ① 柱中心線之編號標示縱向由左至右、橫向由下向上:柱中心線編號標示依建築製圖慣例，縱向軸線由左至右以數字編排，橫向軸線由下向上以英文字母編排，此為結構平面圖的標準標示原則。
- ② 編號2A 及A1 是單層樓的小柱:2A 及 A1 等編號方式代表單層樓的小柱（或短柱），其命名規則為主軸線編號加上輔助代號，用於區分非貫穿多層之主柱的構件。
- ③ 虛線表示當層樓板下的梁:虛線在結構平面圖中用於表示位於當層樓板下方的隱藏梁，此為製圖標準中以虛線表達被遮擋構件的規範。
錯誤選項解析
- ④ 以P 表示樓板:樓板通常以 S（Slab） 表示，而非 P；P 一般用於表示女兒牆（Parapet） 或其他構件，此選項混淆了結構圖的標準代號。
Learning Tip
"結構平面圖的識圖重點在於熟悉軸線編號規則、構件代號（如 S 代表樓板、B 代表梁、C 代表柱）及線型意義（實線為可見構件、虛線為隱藏構件）。常考陷阱為混淆構件英文縮寫代號，以及誤判虛線所代表的構件位置關係。"
