Q62.

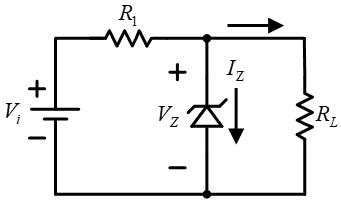

下圖所示穩壓電路，
，若電路欲正常工作，下列敘述何者正確？
電力電子 · 甲級 · 電子學 · Q62
難易度分析
4 / 5
此題要求學生先根據電路參數推算出Zener二極體在無負載情況下的最大功率耗散，再將該功率轉換為至少4W的額定值；其次需用歐姆定律與分壓原理求出負載電流，結果為200mA。兩項計算均需正確完成並對照選項，才可選出符合題意的答案。
正確答案 (複選)：②, ③
- ② 齊納二極體功率至少4W:齊納二極體於穩壓電路中需承擔輸入電壓波動與負載變化所產生的額外電流。經計算齊納電流與崩潰電壓之乘積，其功率額定至少需達4W方能確保電路在極端條件下仍能維持穩壓功能並符合安全規範。
- ③
= 200mA:負載電流的計算需依據歐姆定律與電路中的分壓原理進行分析。當輸出電壓固定且負載電阻已知時，流經負載的電流為200mA，此為穩壓電路設計時確認負載線與工作點的關鍵參數。
錯誤選項解析
- ① 齊納二極體功率至少2W:齊納二極體的功率額定計算需考慮最大逆向電流與崩潰電壓的乘積。在此穩壓電路中，若僅評估2W的功率容量，將無法承受實際工作時的功率耗散，可能導致元件過熱損毀。
- ④
= 400mA:此選項所稱的400mA與實際負載電流計算結果不符。正確的負載電流應由輸出電壓除以負載電阻得出，數值為200mA而非400mA，此為常見的計算混淆陷阱。
Learning Tip
"此類齊納穩壓電路題型常考重點在於功率額定計算與電流分配分析。考生需注意齊納二極體的功率必須涵蓋最壞情況（無負載時全部電流流经齊納二極體），且負載電流與齊納電流之和等於總輸入電流。實務設計時應保留至少20%的功率裕度以確保元件壽命。"
學員答題分佈
