Q8.

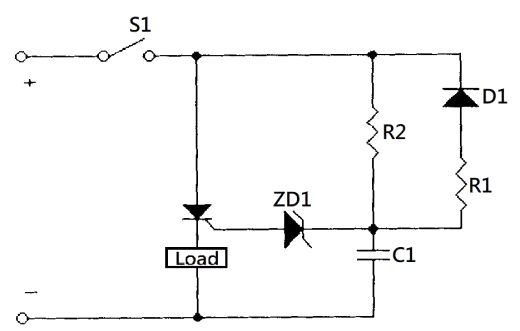

下圖所示之電路，當其中的開關S1 閉合(ON)之後，SCR 將如何？
電力電子 · 甲級 · 電力電子系統與應用 · Q8
難易度分析
2 / 5
題目要求判斷在開關關閉後SCR的行為，需辨識SCR需經過閘極電壓及電流達到閾值才能導通，而電路中RC網路造成時間延遲。此結構屬於單選、概念性問題，難度不高。
正確答案：②延遲導通
② 延遲導通:延遲導通為正確答案。當開關 S1 閉合後，電路中的電容充電過程或相位控制電路會使閘極電流需經過一段時間才能達到 SCR 的臨界觸發電流 (IGT)，因此 SCR 會延遲一段時間後才導通。
錯誤選項解析
- ① 瞬間導通:瞬間導通表示開關閉合後 SCR 立即觸發導通，但此電路中存在 RC 延遲網路或電感元件，會使閘極觸發信號產生時間延遲，無法瞬間達到 SCR 的觸發臨界電壓。
- ③ 截止導通:截止導通為矛盾用語，SCR 一旦導通即維持通態 (ON-state)，不會處於截止狀態；此選項混淆了 SCR 的鎖定 (latching) 特性與實際導通行為。
- ④ 間歇導通:間歇導通通常出現在脈衝觸發或負載不連續的情況下，而此電路為單一開關控制，SCR 導通後會持續維持在通態，不會產生間歇現象。
Learning Tip
"本題核心考點為 SCR 的觸發延遲機制。在電力電子電路中，RC 相移電路或UJT 弛張振盪器常用於產生延遲觸發信號，以控制 SCR 的導通角 (firing angle)。常考陷阱為混淆「瞬間導通」與「延遲導通」，需牢記 SCR 的閘極需達到足夠的觸發電壓與電流才會導通，而電路中的儲能元件必然造成時間延遲。"
