Q172.

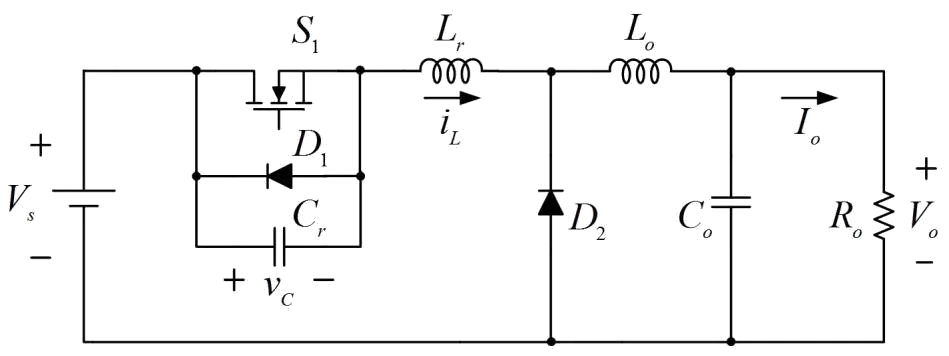

下圖為諧振式轉換器，下列敘述何者正確？
電力電子 · 甲級 · 電力電子系統與應用 · Q172
難易度分析
4 / 5
此題為多選，考驗對諧振式轉換器中開關元件連接方式的區分（ZVS vs ZCS）以及諧振角頻率計算式的掌握。題目設置多個相似選項，並要求判斷所有答案的真偽，故需精確辨識概念與公式，難度較高。
正確答案 (複選)：②, ③
- ② 開關元件
在零電壓時切換:此為ZVS（零電壓切換）諧振式轉換器的典型架構。開關 S₁ 並聯諧振電容 Cr，利用諧振過程使開關兩端電壓在導通前降至零，從而實現零電壓切換，有效降低開關損耗。 - ③ 諧振角頻率
:LC 諧振電路的諧振角頻率公式為 ω₀ = 1/√(LrCr)，此為標準的串聯/並聯 LC 諧振頻率計算式，由諧振電感 Lr 與諧振電容 Cr 共同決定。
錯誤選項解析
- ① 開關元件
在零電流時切換:此電路為ZVS（零電壓切換）諧振式轉換器，開關元件 S₁ 並聯諧振電容 Cr，其作用是在開關導通前將跨壓放電至零，而非在零電流時切換。ZCS（零電流切換）的架構應為諧振電感與開關串聯。 - ④ 諧振角頻率
:ω₀ = √(Lr/Cr) 並非諧振角頻率的正確公式。此表達式量綱為電阻（Ω）而非角頻率（rad/s），正確的諧振角頻率應為 ω₀ = 1/√(LrCr)。
Learning Tip
"ZVS 與 ZCS 的判斷關鍵在於諧振元件與開關的連接方式：開關並聯電容為 ZVS（零電壓切換），開關串聯電感為 ZCS（零電流切換）。諧振角頻率公式 ω₀ = 1/√(LC) 為基本公式，需與特性阻抗 Z₀ = √(L/C) 區分，兩者量綱不同，考試時常以此作為混淆陷阱。"
