Q4.

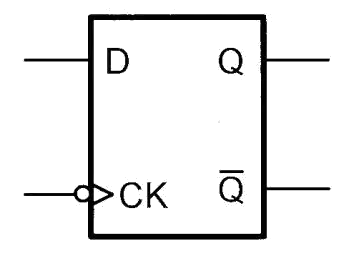

下圖為D 型正反器，此CK 信號採用何種準位觸發？
數位電子 · 甲級 · 電機電子識圖 · Q4
難易度分析
2 / 5
題目要求判斷 CK 信號的觸發型別，需理解反相符號代表的負緣觸發，以及邊緣與準位觸發的區別，屬於基礎數位邏輯知識，難度中等
正確答案：②負緣觸發動作
② 負緣觸發動作:負緣觸發動作為正確答案。D 型正反器的 CK 輸入端若繪有小圓圈（反相符號），表示該正反器在時脈信號的下降緣（High→Low 跳變）時將 D 端資料鎖存至輸出端 Q，此為標準的邊緣觸發設計。
錯誤選項解析
- ① 正緣觸發動作:正緣觸發是指時脈信號由低電位跳變至高電位時觸發資料鎖存，但此電路圖中 CK 輸入端帶有反相圓圈符號，代表實際觸發時機為下降緣而非上升緣。
- ③ 正電位觸發動作:正電位觸發屬於準位觸發（Latch）而非邊緣觸發，其特性是當時脈維持高電位期間輸出會持續隨輸入變化，與 D 型正反器（Flip-Flop）僅在特定邊緣瞬間鎖存的運作原理不同。
- ④ 負電位觸發動作:負電位觸發同樣屬於準位觸發機制，當時脈為低電位期間輸出跟隨輸入變化，此為鎖存器的行為特徵，而非具有邊緣觸發特性的 D 型正反器。
Learning Tip
"此類題型的核心考點在於辨識時脈輸入端是否有反相圓圈符號：有圓圈代表負緣觸發，無圓圈代表正緣觸發。另外需嚴格區分邊緣觸發（Flip-Flop）與準位觸發（Latch）的差異，前者僅在跳變瞬間動作，後者在整個電位期間皆會響應輸入變化。實務上 D 型正反器廣泛應用於計數器、暫存器與同步電路設計，正確判斷觸發類型是數位電路分析的基礎。"
