Q10.
下列元件名稱與其符號相符為
數位電子 · 甲級 · 電機電子識圖 · Q10
難易度分析
3 / 5
題目要求判別三種相近半導體符號，需要對各元件的閘極特徵有清晰認知；圖像缺失會稍提升判斷難度，但並未涉及計算或多重選項，故屬於一般難度範圍。
正確答案：②GTO：

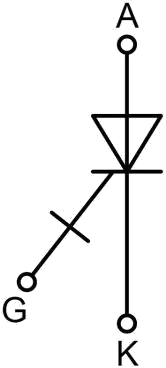

② GTO：:GTO（閘極關斷晶閘管）符號特徵為在SCR符號基礎上，閘極引線帶有雙向箭頭或特殊標記，表示可透過閘極信號導通與關斷，圖示符號與此元件名稱相符。
:GTO（閘極關斷晶閘管）符號特徵為在SCR符號基礎上，閘極引線帶有雙向箭頭或特殊標記，表示可透過閘極信號導通與關斷，圖示符號與此元件名稱相符。錯誤選項解析
- ① SCR：
:SCR（矽控整流器）的標準電路符號應為陽極、陰極與閘極三端元件，其符號特徵為二極體符號旁加一閘極引線，與圖示符號不符。 - ③ SCS：
:SCS（矽控開關）為四層半導體元件，其符號應具有陽極閘極與陰極閘極雙控制端，與圖示所示符號不一致。 - ④ Zener diode：
:Zener diode（稽納二極體）符號特徵為陰極線兩端帶有折線（類似Z字形），用於表示其崩潰特性，與圖示符號不符。
Learning Tip
"本題考點為功率半導體元件符號辨識。常考陷阱在於 SCR、GTO、SCS 三者符號極為相似，差異在於閘極結構：SCR 僅單向觸發、GTO 閘極可控制導通與關斷（符號帶雙向標記）、SCS 則具雙閘極。實務電路設計時，符號辨識錯誤將導致元件選用錯誤，影響電路功能與安全性。"
