Q21.

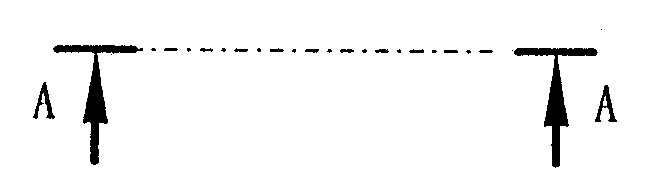

下圖所示的符號係代表
工業用管配管 · 甲級 · 工程圖說 · Q21
難易度分析
2 / 5
本題主要測驗單一基礎圖示符號的視覺辨識與名詞對應能力，題目結構單純且無需跨章節綜合應用或複雜邏輯推演，僅需掌握基本製圖規範即可直接判讀，故整體難度偏低。
正確答案：①剖面線
① 剖面線:此符號為工程圖說中的剖面線（Section Line），用於表示物體被假想平面切開後的斷面區域。依據 CNS 3-1 製圖通則，剖面線通常以細實線、間隔均勻的斜線（約45°）繪製，用以區分實體材料與空心部分。
錯誤選項解析
- ② 折斷線:折斷線（Break Line）用於省略長形物件中間重複或無特徵的部分，其符號為鋸齒狀或S形曲線，與圖中所示的剖面線符號不同。兩者用途與繪製方式均有明確區分。
- ③ 管路彎曲方向:管路彎曲方向的標示通常以箭頭或彎曲半徑符號表示，用於指示管路的彎曲角度與方向，並非剖面線的圖示意義。
- ④ 管路直角接合:管路直角接合的符號用於表示兩條管路以90°相交連接的接頭形式，常見於管路配置圖中，與剖面線的斷面表示功能無關。
Learning Tip
"在工業用管配管的工程圖說檢定中，製圖符號辨識為高頻考點。考生常將剖面線與折斷線、中心線混淆，需牢記：剖面線為45°細斜線表示斷面，折斷線為鋸齒狀用於縮短繪圖，中心線為長短劃相間的點劃線。建議熟讀 CNS 製圖標準中各類線型的定義與應用情境。"
學員答題分佈
①剖面線0%
②折斷線0%
③管路彎曲方向0%
④管路直角接合0%
