Q29.

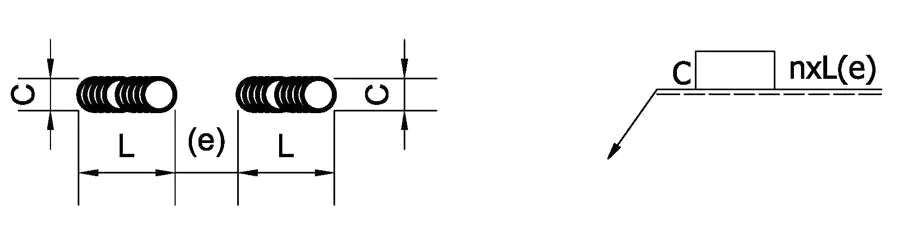

下列所示之示意圖及符號，代表哪一種熔接方式？
工業用管配管 · 甲級 · 工程圖說 · Q29
難易度分析
3 / 5
本題屬技術製圖符號識別類型，解答高度依賴對專業圖示規範的精確記誦。結構上包含視覺圖形判讀需求，且選項間存在高度相似之專業名詞，需考生具備清晰之符號特徵分辨能力。此類試題透過特定圖形特徵與標記格式之對照，主要測驗基礎專業知識的掌握與細節辨別程度。
正確答案：②塞槽熔法
② 塞槽熔法:塞槽熔接（Slot Weld）係於一板材上加工長條形槽孔，於槽孔內進行熔接以連接疊合板材。圖示中顯示長度L、間距e之長條槽孔排列，且熔接符號標示「nxL(e)」代表槽孔數量、長度與間距，符合塞槽熔接之標準符號表示法。
錯誤選項解析
- ① 塞孔熔法:塞孔熔接（Plug Weld）係於一板材上鑽圓孔後，在圓孔內進行熔接以連接兩板材，其符號為單一圓形孔洞表示，與圖中所示之長條形槽孔不符。
- ③ 浮凸熔接:浮凸熔接（Projection Weld）屬於電阻熔接的一種，利用工件上預先成型之浮凸點集中電流與壓力進行熔接，其符號為圓圈內含「P」或浮凸標記，與圖中槽孔熔接符號完全不同。
- ④ 沿縫熔接:沿縫熔接（Seam Weld）亦屬電阻熔接，係以滾輪電極沿接合面連續滾壓熔接形成連續焊道，其符號為圓圈內含兩條平行線或焊道符號，並非槽孔排列之表示方式。
Learning Tip
"本題考點為熔接符號識別，需區分「塞孔熔接」與「塞槽熔接」之差異：塞孔為圓形孔洞，塞槽為長條形槽孔。圖示符號中「nxL(e)」之標註方式（數量×長度(間距)）為塞槽熔接之特有表示法。常考陷阱為混淆兩者符號，實務上塞槽熔接常用於需要較大熔接面積或承受剪力之疊合接頭。"
學員答題分佈
①塞孔熔法0%
②塞槽熔法0%
③浮凸熔接0%
④沿縫熔接0%
