配管A 與圖面成直角，並在正前方開始配管，下列圖示何者錯誤？

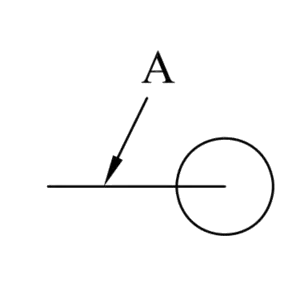

① :此圖示以實線連接完整圓形表示配管A，但缺少中心點標記，不符合管配管工程圖說中管端朝向觀視者的標準畫法，因此為錯誤圖示。

錯誤選項解析

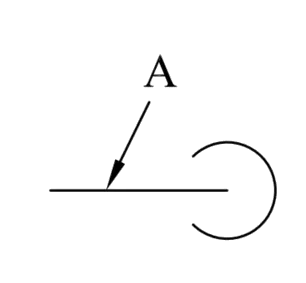

• ② :此圖示以半圓弧線表示管口開啟方向，屬於管配管圖說中可接受的簡化表示法，用以表達管端朝前的視圖。

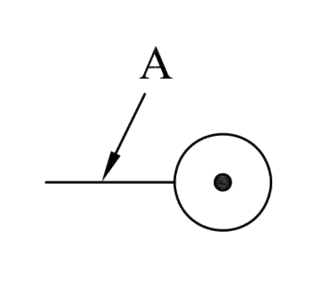

• ③ :此圖示以圓形加中心實心點表示配管A，中心點代表管中心線，是標準的管端朝向觀視者之正視圖畫法，符合工程圖說規範。
• ④ :此圖示以折線（L型）表示配管A的走向，屬於等角投影（isometric view）的表達方式，可正確呈現管線與圖面成直角的空間關係。
