Q50.

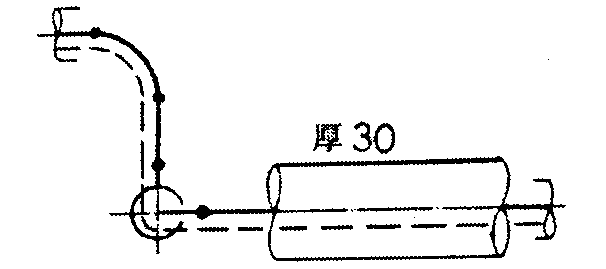

如下圖所示，下列何者正確？
工業用管配管 · 甲級 · 工程圖說 · Q50
難易度分析
3 / 5
本題為單選題型，核心結構在於圖示符號的直接辨識與比對。題目不要求跨領域整合或數值運算，僅需針對特定工程圖說符號進行精確記憶與視覺判斷。由於選項皆屬同類別之相近專業術語，圖形細節差異微小，需具備清晰的圖形特徵區分能力方可從容作答，符合基礎記憶與辨識類題目的典型特徵。
正確答案：④熱追蹤隔熱層
④ 熱追蹤隔熱層:熱追蹤隔熱層符號結合了隔熱層與熱追蹤管線的雙重標示，用於防止管路內流體因環境溫度而凝固或黏度升高，符合CNS工程圖說符號規範。
錯誤選項解析
- ① 隱藏管路:隱藏管路在工程圖說中通常以虛線表示被遮蔽的管線走向，與圖中所示的隔熱層符號不同。
- ② 地面線:地面線在圖說中以粗實線加斜短線表示地面輪廓，用於區分地上與地下配置，非管路隔熱標示。
- ③ 隔熱層:隔熱層符號僅表示保溫或保冷層，缺少熱追蹤管線的附加標示，無法完整表達電伴熱或蒸汽伴熱的結構。
Learning Tip
"此類題型常考管路圖說符號辨識，需熟記隱藏管路（虛線）、隔熱層、熱追蹤（伴熱管線）等符號差異。實務上，熱追蹤隔熱層常用於重油、瀝青等易凝固流體的輸送管路，操作時需注意溫度監控與電氣安全規範。"
學員答題分佈
①隱藏管路0%
②地面線0%
③隔熱層0%
④熱追蹤隔熱層0%
