Q56.

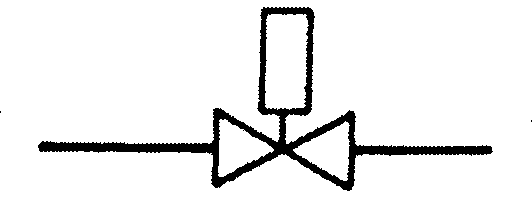

下圖在管路流程圖中表示
工業用管配管 · 甲級 · 工程圖說 · Q56
難易度分析
2 / 5
本題結構屬基礎圖說符號的單向對應考查，主要依賴對標準管路元件視覺特徵之熟記。題中雖包含廣義分類作為干擾，整體僅需掌握特定符號辨識即可作答，不涉及複雜推演或跨章節概念整合，難度偏向基礎概念檢核。
正確答案：②電磁閥
② 電磁閥:電磁閥（Solenoid Valve）在管路流程圖中的標準符號以線圈圖形（通常以方框內含斜線或圓形加引線表示）代表電磁致動器，利用電磁力控制閥體開閉，屬於自動控制管路中常見的切換元件。
錯誤選項解析
- ① 釋壓閥:釋壓閥（Pressure Relief Valve）的圖形符號通常包含彈簧與閥座結構，用於管路系統超壓時自動開啟洩壓，與圖中所示的電磁驅動符號不同。
- ③ 球塞閥:球塞閥（Ball Valve）的符號特徵為圓形中間帶一直線貫穿，代表以球體旋轉90度控制流體通斷，其圖形與電磁閥的線圈符號有明顯差異。
- ④ 控制閥:控制閥（Control Valve）為廣義分類，通常指可調節流量或壓力的閥門，其符號多搭配定位器或致動器標記，圖中明確表示的是電磁閥此一特定類型，而非泛稱的控制閥。
Learning Tip
"在工業管配工程圖說中，各類閥門的P&ID符號辨識為常考重點。電磁閥的識別關鍵在於圖形中是否出現代表電磁線圈的符號特徵。容易混淆的觀念：釋壓閥強調安全保護功能，球塞閥為手動開閉閥，而控制閥為廣義統稱。實務上應熟記CNS標準管路元件符號，避免將特定閥門與泛稱閥門混淆。"
學員答題分佈
①釋壓閥0%
②電磁閥0%
③球塞閥0%
④控制閥0%
