Q28.

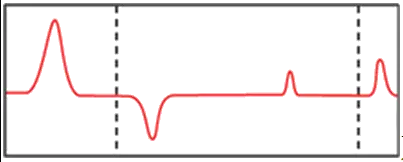

下圖為TDR 掃瞄某條電纜內之一對心線呈現之圖形，請問圖中虛線間之軌跡要如何解讀？
通信技術(電信線路) · 甲級 · 電信線路工程維護之管理 · Q28
難易度分析
4 / 5
此題考驗對 TDR 波形圖中不同故障性質所產生阻抗不連續點的辨識能力，必須釐清各類線路障礙引起的反射波形特徵差異，並結合訊號阻抗變化趨勢進行邏輯判斷，對於不同障礙點的物理特性理解程度將直接影響判讀精確度。
正確答案：④心線複接
④ 心線複接:心線複接（並接或橋接）會在 TDR 圖形上產生並聯阻抗突變，由於複接點引入額外的並聯路徑，造成特性阻抗瞬間下降後恢復的軌跡特徵。虛線間顯示的正是複接點造成的阻抗不連續反射波形，此為電信線路中常見的配線變更痕跡。
錯誤選項解析
- ① 心線受潮:心線受潮在 TDR 波形上通常呈現為容性負向反射（阻抗下降的負向尖峰），而非虛線間所顯示的軌跡特徵。受潮會使絕緣電阻降低，導致訊號衰減增加，但不會產生明顯的阻抗突變正向反射。
- ② 地氣:地氣障礙（接地故障）會造成短路性負向反射，TDR 圖形會顯示明顯的負向尖峰（阻抗趨近於零）。此類故障是心線與接地導體接觸，與虛線間軌跡所代表的阻抗增加特徵不符。
- ③ 電纜嚴重進水:電纜嚴重進水會使整段電纜的特性阻抗產生漸變式下降，TDR 波形呈現持續向下的斜率或階梯狀負向變化，而非虛線間所顯示的局部阻抗突變軌跡。進水會改變電纜的分佈電容與電感參數。
Learning Tip
"本題核心考點為 TDR 阻抗不連續判讀：正向尖峰代表開路或串聯阻抗增加（如斷線、接頭不良），負向尖峰代表短路或並聯阻抗下降（如地氣、受潮）。心線複接因引入並聯路徑會產生特殊的阻抗下降軌跡，實務上常出現在用戶線路變更或臨時配接點。切記 TDR 判讀需結合反射係數極性與電纜傳播速度綜合分析，避免將複接誤判為進水或受潮。"
