Q118.

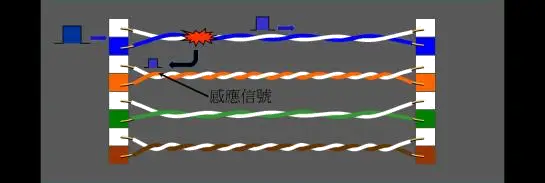

請問對絞型數據電纜之測試項目中，下圖現象是屬於何種？
通信技術(電信線路) · 甲級 · 電信線路工程維護之管理 · Q118
難易度分析
3 / 5
此題目要求考生具備識別網路傳輸測試圖形的專業能力。評分基準在於將圖形中顯示的頻率響應變化趨勢與各項電氣傳輸參數定義進行比對。由於題目將關鍵的訊號干擾類型以圖形表現，並要求在四種易混淆的測試項目中進行區分，考生需精準掌握各項參數在圖表中的斜率變化與表現形式才能正確對應。
正確答案：③對與對近端串音衰減量
③ 對與對近端串音衰減量:對與對近端串音衰減量(NEXT, Near-End Crosstalk) 是指同一電纜中一對線對傳輸信號時，在鄰近線對的同一端所感應到的干擾信號衰減程度。其測試圖形特徵為多條曲線隨頻率升高而衰減量下降，呈現典型的 NEXT 頻率響應曲線。
錯誤選項解析
- ① 回流損失:回流損失(Return Loss) 是衡量信號在傳輸線路中因阻抗不匹配而反射回發送端的能量損失，其測試圖形通常呈現單一頻率響應曲線，而非多條曲線交疊的型態。
- ② 傳播延遲:傳播延遲(Propagation Delay) 是測量信號從線路一端傳輸至另一端所需的時間，測試結果通常以時間值(ns)或線對間的延遲差表示，不會呈現衰減量隨頻率變化的圖形特徵。
- ④ 遠端傳輸衰減量:遠端傳輸衰減量(ELFEXT, Equal Level Far-End Crosstalk) 是測量干擾信號在遠端被感應時的衰減情況，其圖形特徵與 NEXT 不同，通常衰減值較高且曲線斜率較平緩，因遠端串音受傳輸衰減影響而減弱。
Learning Tip
"此類題型常考陷阱在於混淆 NEXT(近端串音) 與 ELFEXT(遠端串音) 的圖形判讀。NEXT 的測試圖形中，各線對組合的曲線於低頻段衰減值較高，隨頻率增加而快速下降；實務上，對絞電纜 的串音干擾是影響高速數據傳輸品質的關鍵因素，施工時應避免線對過度鬆散或彎曲半徑過小，以維持 絞距 的抗干擾效果。"
