Q8.
平面圖符號「
」係表示：
營造工程管理 · 甲級 · 一般土木建築工程圖說之判讀及繪製 · Q8
難易度分析
2 / 5
此題結構著重於建築平面圖標準符號與專業術語的直接對應。各選項所述之門類圖示特徵各自獨立且區分度明確，作答時僅需具備基礎圖形記憶能力並進行直接比對即可，不涉及多重條件判斷或相似概念之細微辨識，故歸類為基礎記憶難度。
正確答案：④旋轉門

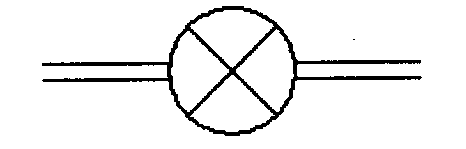

④ 旋轉門:旋轉門的平面圖符號以圓形外框內含十字交叉線或扇形分隔線表示，代表門扇繞中心軸旋轉進出，常用於大樓主要入口以維持室內空調效率。
錯誤選項解析
- ① 自由門:自由門（彈簧門）的平面圖符號通常以單一門扇搭配開啟方向弧線表示，門可內外雙向開啟後自動關閉，與題目符號不符。
- ② 自動門:自動門的平面圖符號通常標示感應裝置圖示或以特殊標記（如電波符號）表示，常見於無障礙出入口，與題目所示符號不同。
- ③ 雙開門:雙開門（雙扇門）的平面圖符號以兩片對開門扇的直角折線表示，門扇向兩側開啟，常見於寬敞出入口，並非題目符號所代表之型式。
Learning Tip
"建築圖說門窗符號判讀為營造工程管理檢定之常考題型。需特別注意：自由門與自動門符號易混淆，前者強調彈簧回閉功能，後者強調感應開啟機制；旋轉門的圓形符號最具辨識度。實務上，門的符號判讀直接影響材料數量計算與施工圖說審查，應熟記 CNS 建築製圖標準中各類門窗圖示符號。"
學員答題分佈
①自由門0%
②自動門0%
③雙開門0%
④旋轉門0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
