Q10.
為提高柱腳之剛性，需配置繫梁（地梁），其位置以何者為佳？
建築製圖應用 · 甲級 · 基本建築設計 · Q10
難易度分析
3 / 5
本題以結構剖面圖示作為主要判斷依據，考生須具備基礎工程圖面辨識能力與構件空間配置概念。四項圖形在構件交界處之細部對接位置存在專業層級之視覺差異，需藉由結構力學邏輯區分水平力傳遞路徑之正確性。干擾圖項設計貼近實務造圖情境，排除純文字背誦空間，強調圖說解讀與空間對應能力，屬需具備一定工程圖識訓練方可穩定作答之標準題型。
正確答案：①

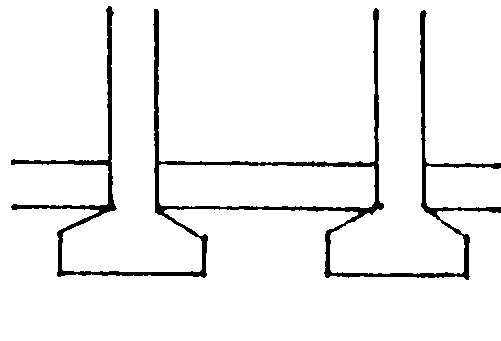

① :繫梁配置於柱腳與基腳交接處（基腳頂面），此位置能有效傳遞水平剪力，增強柱腳剛性與整體結構穩定性，為最佳配置位置。
:繫梁配置於柱腳與基腳交接處（基腳頂面），此位置能有效傳遞水平剪力，增強柱腳剛性與整體結構穩定性，為最佳配置位置。錯誤選項解析
- ②

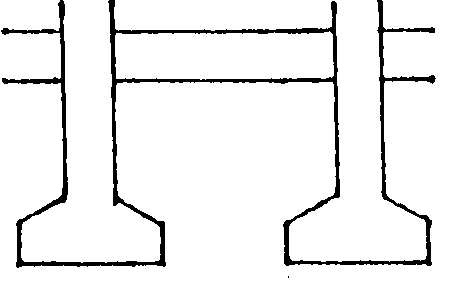

:繫梁配置於柱身中段，位置過高無法有效發揮地梁之水平力傳遞功能，且無法增強柱腳剛性，不符合地梁設置目的。 - ③

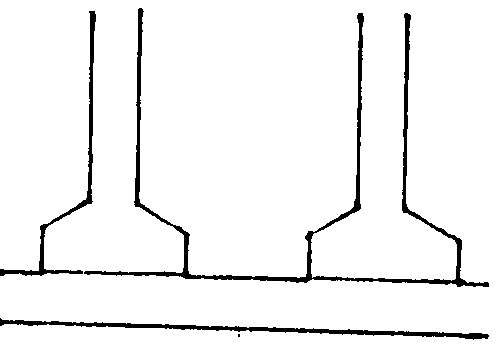

:繫梁配置於基腳底部，位置過低無法與柱腳有效連接，無法發揮增強柱腳剛性之作用，且施工困難。 - ④

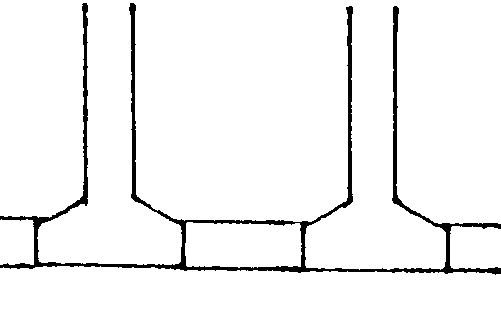

:繫梁配置位置雖接近基腳頂面，但未與柱腳核心區域有效對接，連接效果不如選項1之配置，剛性增強效果較差。
Learning Tip
"繫梁（地梁）之主要功能為連接相鄰柱腳基腳，傳遞水平剪力並增強基礎整體性。常考陷阱為混淆繫梁與基礎梁之位置差異：繫梁應配置於柱腳與基腳交接處，而非柱身中段或基腳底部。實務上需注意繫梁與柱腳之錨定細節，確保力流有效傳遞。"
