Q11.
梁面高度相差太大時，其配筋以何者為佳？
建築製圖應用 · 甲級 · 基本建築設計 · Q11
難易度分析
3 / 5
此題主要測驗建築物鋼筋配置之實務構造規範。考量四選項皆為專業圖示，作答時需具備結構幾何空間想像力，並能精準區分不同銜接方式對應力傳遞與固定性能之影響。選項設計緊扣施工常見之配置謬誤與標準工法，需熟讀相關構造要點方能快速辨識正確圖說，故評估為中等難度。
正確答案：②

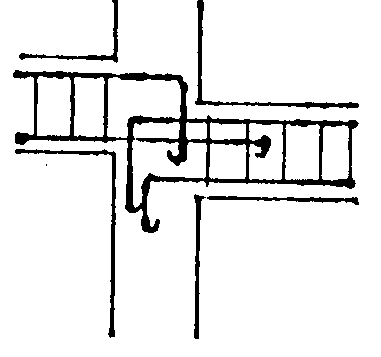

② :此為正確做法，將高梁之主筋延伸至柱內並做彎鉤錨定，低梁之主筋亦由柱內重新起始，確保鋼筋發展長度充足，能有效傳遞剪力與彎矩，符合結構安全要求。
:此為正確做法，將高梁之主筋延伸至柱內並做彎鉤錨定，低梁之主筋亦由柱內重新起始，確保鋼筋發展長度充足，能有效傳遞剪力與彎矩，符合結構安全要求。錯誤選項解析

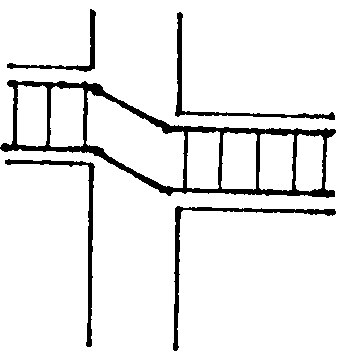

- ①

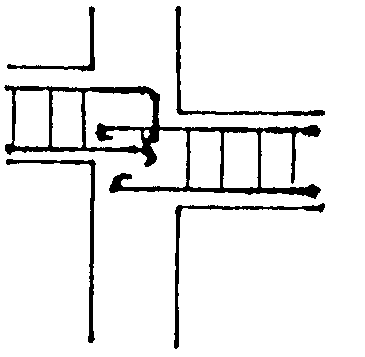

:此配筋方式將主筋直接沿梁面斜折，未考慮鋼筋在轉折處的應力集中問題，且缺乏足夠的錨定長度，容易導致鋼筋滑移或混凝土剝離破壞。 - ③
:此配筋方式中鋼筋於柱面處直接截斷，未提供足夠的錨定長度，無法有效傳遞內力，會造成接合處強度不足的結構安全隱患。 - ④

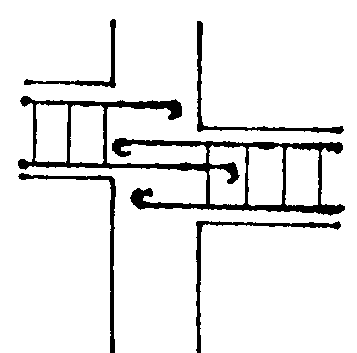

:此方式雖有延伸鋼筋，但錨定彎鉤方向與長度不足，未能充分發揮鋼筋的握裹力，在梁面高度差異大時無法確保應力有效傳遞。
Learning Tip
"梁面高度差異大時的配筋要點：關鍵在於確保鋼筋的錨定長度與發展長度充足，應將鋼筋延伸至柱核心內彎鉤錨定，避免直接斜折或截斷。常考陷阱為混淆「斜折配筋」與「彎鉤錨定」的差異，實務上須注意轉折處應力集中及混凝土保護層厚度是否符合規範。"
學員答題分佈
①0%
②0%
③0%
④0%
