Q36.

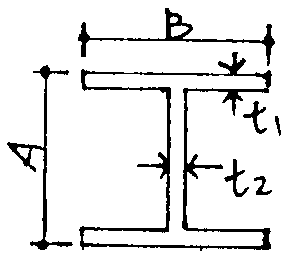

下圖型鋼之尺度表示法為
建築製圖應用 · 甲級 · 基本建築設計 · Q36
難易度分析
2 / 5
本題考查專業製圖規範中的固定符號排列順序，屬基礎記憶型題型。選項設計均為相同參數的順序置換，需考生精確掌握標準格式即可作答，不涉及複雜概念推演或跨知識點綜合應用，整體認知負荷較低。
正確答案：④H－A×B×t2×t1
④ H－A×B×t2×t1:此為正確的 H型鋼尺度表示法：H－A×B×t2×t1，其中 A 為全高（深度）、B 為翼板寬度、t2 為腹板厚度、t1 為翼板厚度。此順序符合 CNS 標準規範。
錯誤選項解析
- ① H－B×A×t2×t1:此表示法將翼板寬度 B 置於深度 A 之前，且厚度順序 t2×t1 雖正確，但主尺寸順序錯誤。H型鋼標準表示法應為深度在前、翼板寬在後。
- ② H－A×B×t1×t2:此表示法主尺寸 A×B 順序正確，但厚度順序 t1×t2 錯誤。依標準規範，應為腹板厚度 t2 在前、翼板厚度 t1 在後。
- ③ H－B×A×t1×t2:此表示法將翼板寬度 B 置於深度 A 之前，且厚度順序 t1×t2 亦錯誤。主尺寸與厚度順序皆不符合標準表示法。
Learning Tip
"H型鋼尺度表示法為建築製圖常考重點，需牢記順序為 H－深度(A)×翼板寬(B)×腹板厚(t2)×翼板厚(t1)。常見陷阱為混淆 t1 與 t2 的順序，請注意圖面標示中 t1 指向翼板（水平構件）、t2 指向腹板（垂直構件），而表示法中 t2 在前、t1 在後。"
學員答題分佈
①H－B×A×t2×t10%
②H－A×B×t1×t20%
③H－B×A×t1×t20%
④H－A×B×t2×t10%
