Q41.

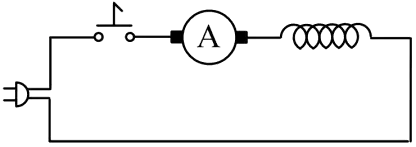

如下圖電路常用於那一種電器產品
電器修護 · 乙級 · 電工識圖 · Q41
難易度分析
3 / 5
本題要求考生能準確辨識特定電動機的電路結構特徵，並將其與對應的家電產品正確配對。由於涉及多種馬達類型及其應用場景的區分，需具備基礎的電機理論知識方能判定。
正確答案：②吸塵器
② 吸塵器:吸塵器採用串激電動機（通用電動機），其特徵為電樞與場繞組串聯，具有起動轉矩大、轉速高的特性，電路中通常包含速度控制開關與整流子結構。
錯誤選項解析
- ① 電暖器:電暖器主要採用電熱元件（電阻絲）將電能轉換為熱能，電路結構為單純的電阻性負載，不包含電動機控制迴路。
- ③ 電冰箱:電冰箱核心元件為壓縮機，使用單相感應電動機搭配啟動電容或PTC啟動繼電器，電路包含壓縮機馬達、過載保護器及溫控開關，與圖示電路結構不同。
- ④ 電扇:電扇通常採用單相感應電動機（電容運轉式或蔽極式），電路中包含運轉電容與多段速度切換開關，其馬達類型與串激電動機有本質差異。
Learning Tip
"本題考點為電動機類型與電器產品的對應關係。串激電動機因轉速高、體積小，廣泛應用於吸塵器、電鑽等手持設備；而感應電動機則用於電扇、冰箱壓縮機等需穩定運轉的設備。常考陷阱為混淆串激電動機與感應電動機的電路特徵，解題關鍵在於辨識電路中是否有電樞繞組與場繞組串聯的結構。"
學員答題分佈
①電暖器0%
②吸塵器0%
③電冰箱0%
④電扇0%
