Q6.

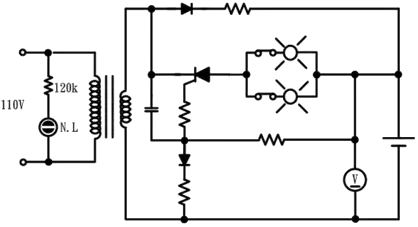

如下圖為緊急照明燈電路，其中120k 之電阻器主要作用為
電器修護 · 乙級 · 工作方法 · Q6
難易度分析
2 / 5
本題考查對電路元件功能的精確辨識，要求考生能區分高阻值電阻在特定電路中的限流作用與其他電氣功能（如放電或功率因數補償）之差異。
正確答案：④保護霓虹燈
④ 保護霓虹燈:120kΩ 電阻串聯於霓虹燈電路中，主要用於限制電流，防止霓虹燈啟動時因電流過大而損壞，達到保護燈管的作用。
錯誤選項解析
- ① 放電:放電功能通常由放電電阻或放電電路負責，120kΩ 電阻阻值過大，無法有效執行放電任務，放電電阻一般使用較低阻值。
- ② 增加霓虹燈的亮度:增加霓虹燈亮度並非串聯高阻值電阻的功能，亮度主要取決於供電電壓與燈管特性，串聯電阻反而會降低電流。
- ③ 改善功率因數:改善功率因數需使用電容器或同步補償設備，電阻器無法改變電壓與電流之間的相位差，對功率因數無改善效果。
Learning Tip
"本題考點為緊急照明燈電路中限流電阻的功能。在電器修護實務中，串聯於放電燈管（如霓虹燈）的電阻主要用於限制啟動電流，避免燈管瞬間過電流而燒毀。常考陷阱為將限流電阻與放電電阻、功率因數改善電容混淆，需特別注意各元件在電路中的實際作用。"
