Q18.

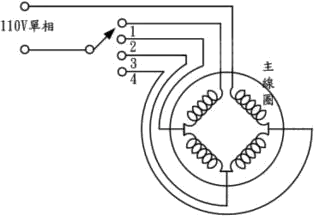

如下圖為一調速馬達之電路，當旋轉開關旋至那一個接點可得到最高轉速？
電器修護 · 乙級 · 工作方法 · Q18
難易度分析
3 / 5
本題需要結合電路圖分析馬達的電壓分配邏輯，判斷各個接點對電阻或抽頭的切換影響，屬於需要將理論概念應用於具體電路分析的典型考題。
正確答案：④4
④ 4:接點 4 為全電壓直接供電位置，此時旋轉開關將所有串聯電阻或降壓抽頭完全 bypass，馬達繞組獲得額定全電壓，因此可得到最高轉速。此為調速馬達電路設計之標準原理。
錯誤選項解析
- ① 1:接點 1 通常連接至串聯電阻最大或繞組匝數最少的位置，此時馬達獲得的電壓最低，因此轉速為最低速檔，非最高轉速。
- ② 2:接點 2 對應的是低速至中速的切換位置，電路中仍有部分電阻或抽頭限制電流，無法使馬達達到全速運轉。
- ③ 3:接點 3 通常為中高速檔，雖已接近全電壓但仍未完全 bypass 所有降壓元件，轉速尚未達到額定最高轉速。
Learning Tip
"調速馬達的轉速控制原理是透過改變施加於電樞或場繞組的電壓來調整轉速。此類題型常考陷阱在於：接點編號越大通常代表串聯阻抗越小、轉速越高，但實際仍需依據電路圖判斷抽頭位置與電壓分配。實務操作時應注意，長期於最高轉速運轉可能導致馬達過熱，需確認散熱與負載條件符合規範。"
學員答題分佈
①10%
②20%
③30%
④40%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
