Q103.

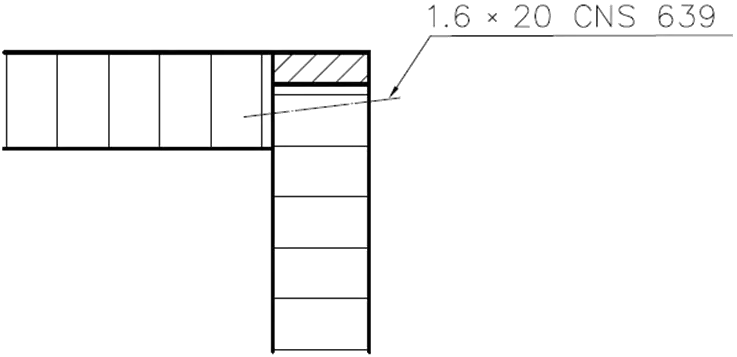

如下圖所示，依據CNS 木工專業製圖符號，下列敘述哪些正確？
家具木工 · 乙級 · 製圖 · Q103
難易度分析
3 / 5
本題採取複選形式，要求考生精確辨識專業製圖符號中的尺寸標註與零件頭型特徵，必須完整判定所有選項的正確性才能得分，增加了認知負荷與判讀難度。
正確答案 (複選)：①, ②
- ① 鐵釘直徑1.6mm:依據 CNS 木工專業製圖符號 中鐵釘的標註規範，圖示符號明確標示釘徑為 1.6mm，此為標準釘材尺寸表示法。
- ② 鐵釘長度20mm:圖示符號中釘長標註為 20mm，符合製圖規範中釘材長度的標示方式，代表鐵釘的總長度。
錯誤選項解析
- ③ 為半圓頭釘:此釘並非 半圓頭釘。從符號判斷，該釘的頭部形狀與半圓頭釘的標準圖示不符，應為其他頭型如平頭或圓頭釘。
- ④ 為闊頭釘:此釘並非 闊頭釘。闊頭釘的符號特徵為頭部明顯寬大，與圖示所示的釘頭形狀不一致。
Learning Tip
"釘材製圖符號 的判讀重點在於掌握「釘徑×釘長」的標註順序與頭部形狀的圖示差異。常考陷阱為混淆不同頭型釘（如半圓頭、平頭、闊頭）的符號特徵，實務上應熟悉 CNS 標準釘材表示法，避免誤判尺寸與規格。"
學員答題分佈
①鐵釘直徑1.6mm0%
②鐵釘長度20mm0%
③為半圓頭釘0%
④為闊頭釘0%
