Q78.

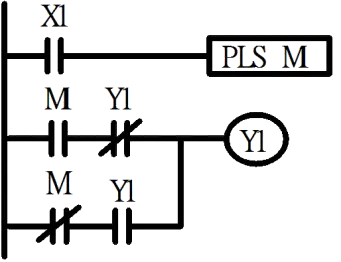

如下圖所示PLC 電路，Y1 為OFF 時，當X1 輸入信號在第一次ON 及第二次ON 時，其Y1 第一次及第二次的輸出狀態結果分別為
工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q78
難易度分析
3 / 5
本題要求分析 PLC 梯形圖在特定輸入序列下的輸出狀態變化，需具備對邏輯電路運作流程的推演能力，而非單純的術語記憶。
正確答案：④Y1 ON，Y1 OFF
④ Y1 ON，Y1 OFF:此為典型的 PLC 交替翻轉電路（Alternating Circuit），利用上升緣觸發配合互斥接點實現：第一次 X1 輸入使 Y1 激磁（ON），第二次 X1 輸入使 Y1 消磁（OFF），達到單按鈕啟停控制。
錯誤選項解析
- ① Y1 OFF，Y1 OFF:此選項表示兩次按下 X1 時 Y1 均無輸出，代表電路完全無作用，與圖中所示的交替翻轉電路（Flip-Flop）邏輯不符。
- ② Y1 ON，Y1 ON:此選項為單純的自保持電路（Latching Circuit）行為，即第一次導通後持續 ON 狀態，無法實現第二次按下時關閉的交替切換功能。
- ③ Y1 OFF，Y1 ON:此選項將輸出順序顛倒，正確的交替電路應為第一次觸發時 Y1 導通（ON），第二次觸發時才斷路（OFF）。
Learning Tip
"此類題型常考 PLC 基本邏輯電路的辨識，需熟練區分自保持電路（Latching）、交替電路（Alternating/Flip-Flop）與互鎖電路（Interlock）的梯形圖差異。實務上單按鈕啟停控制廣泛應用於馬達啟停、照明控制等場景，關鍵在於識別梯形圖中是否使用了輸出接點的常閉/常開回授來實現狀態翻轉。"
