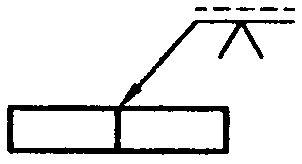

銲接組合符號，其銲口形狀及方向是

冷作 · 乙級 · 識圖 · Q33

3 / 5

此題考驗對銲接組合符號幾何特徵的精確判讀能力。考生必須能將符號中的垂直線位置與斜線傾斜方向，準確轉化為工件實際的開槽加工面向，需高度注意開槽側與非開槽側的空間對稱關係及方向一致性。

②

:此圖為正確的單面V型開槽（Single Bevel Groove）銲接形狀。符號中垂直線在左、斜線向右下傾斜，表示箭頭側的左方工件需進行開槽加工，右方工件保持直角邊緣，與銲接符號的幾何對應關係完全一致。

① :此圖為單面V型開槽（Single Bevel Groove），但開槽方向在右側工件，與符號所示的箭頭側左方開槽方向相反。銲接符號中垂直線代表不加工之直角邊，應位於開槽側。
③ :此圖雖為單面V型開槽，但開槽位於右側工件且斜邊方向由左下往右上，與符號所示的箭頭側左方開槽不符。此為開槽方向與符號解讀皆錯誤的選項。
④ :此圖為單面V型開槽，開槽雖在左側工件，但斜邊方向由左下往右上傾斜，與符號中斜線應向右下傾斜的方向相反。銲接符號的斜線方向必須與實際開槽斜面方向一致。
