Q110.

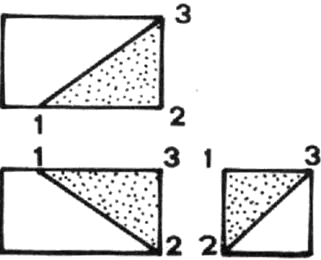

(本題刪題)如下圖之三角形
冷作 · 乙級 · 識圖 · Q110
難易度分析
4 / 5
此題為複選題，需同時判斷多項關於投影特性與輔助視圖步驟的敘述。考生必須具備分辨平面與投影面相對位置（平行或垂直）的空間推理能力，並理解取得邊視圖與實形所需之輔助投影步驟，對於概念的精準度要求較高。
正確答案 (複選)：①, ③, ④
- ① 此斜面不平行任一個投影面:該三角形斜面為傾斜面，其方向不平行於正投影面（前視、俯視、側視任一投影面），因此在基本視圖中無法同時顯示實形與實長。
- ③ 俯視圖顯示實形:俯視圖顯示該三角形的實形（true shape），表示該斜面在俯視方向的投影保留了原始的幾何形狀與尺寸，此為正投影中特定角度下可獲得實形的特性。
- ④ 欲求得該斜面之真實大小，須作兩個輔助視圖:對於複斜面（不平行也不垂直於任何基本投影面），欲求得真實大小需先作第一輔助視圖取得邊視圖（edge view），再作第二輔助視圖平行於該斜面才能獲得實形（true size）。
錯誤選項解析
- ② 前視圖為顯示邊視圖:前視圖並非顯示邊視圖（edge view）。當斜面不垂直於前視投影方向時，前視圖僅呈現該面的投影變形，而非縮聚為一條直線（邊視圖）。正確來說，需透過輔助投影面垂直於該斜面才能獲得邊視圖。
Learning Tip
"在製圖與識圖中，傾斜面與複斜面的投影特性為常考重點。單斜面僅需一個輔助視圖即可得實形，而複斜面必須經過兩個輔助視圖（先求邊視圖→再求实形）。容易混淆的觀念是「顯示邊視圖」與「顯示實形」的條件不同：邊視圖需投影面垂直於該面，實形需投影面平行於該面，兩者不可混淆。"
學員答題分佈
①此斜面不平行任一個投影面0%
②前視圖為顯示邊視圖0%
③俯視圖顯示實形0%
④欲求得該斜面之真實大小，須作兩個輔助視圖0%
