Q2.

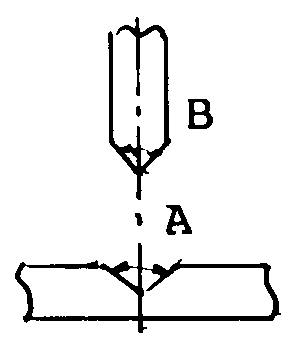

如下圖油壓機之壓模，下列敘述何者錯誤
冷作 · 乙級 · 製裝模具 · Q2
難易度分析
3 / 5
此題目考查壓模工藝中對於模具結構與配置要求的理解。考生必須區分「安裝精度（如垂直度、中心對齊）」與「加工間隙（Clearance）」這兩個不同的技術概念。選項設計包含了正確的維護與安裝準則，旨在測試考生是否能辨別出壓模過程中必須預留特定間隙以避免損壞設備及材料的專業知識。
正確答案：④上模下模必須達到完全精密配合
④ 上模下模必須達到完全精密配合:上模下模必須達到完全精密配合為錯誤敘述。實際壓模作業中，上下模之間需保留適當間隙（Clearance），間隙大小依材料種類與厚度而定，完全精密配合反而會造成材料過度擠壓、模具損壞及設備負荷過大。
錯誤選項解析
- ① 上下模應維持垂直:上下模維持垂直是壓模作業的基本要求，可確保衝壓力均勻分佈，避免模具偏斜造成側向力與模具損壞。
- ② 安裝時上下模中心應對齊:安裝時上下模中心對齊為正確操作程序，中心偏移會導致間隙不均、產品毛邊及模具異常磨耗。
- ③ 上模角度B 應小於下模角度A:在折彎或壓型模具中，上模角度B小於下模角度A是常見設計，利用過折原理補償材料回彈，確保成形角度符合規格。
Learning Tip
"本題考壓模間隙設計核心觀念。冷作加工中，模具間隙通常設定為材料厚度的 5%~15%，並非追求完全精密配合。常見陷阱為將「對齊中心」與「完全精密配合」混淆，前者是安裝精度要求，後者違反壓模工藝原理。實務上需依材料抗剪強度與板厚調整間隙值。"
學員答題分佈
①上下模應維持垂直0%
②安裝時上下模中心應對齊0%
③上模角度B 應小於下模角度A0%
④上模下模必須達到完全精密配合0%
