Q166.

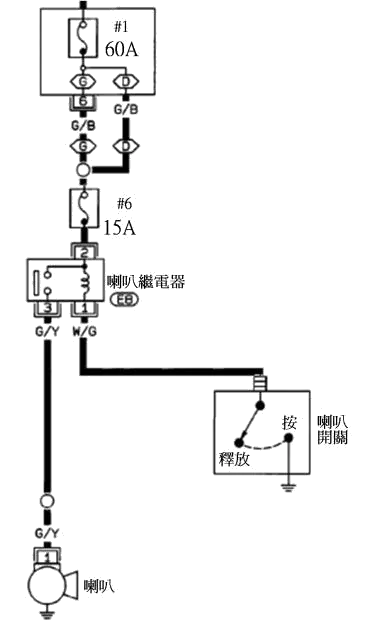

如圖所示為喇叭電路中喇叭按鈕開關按鈕未按時，下列敘述何者正確？
汽車修護 · 乙級 · 汽車電系（含空調） · Q166
難易度分析
4 / 5
此題需同時判斷三項敘述的正確性，涉及繼電器線圈與觸點的狀態、短路時保險絲的保護作用，以及低端驅動（搭鐵）與電源端的功能區分，需對相關概念有完整且精確的理解。
正確答案 (複選)：①, ②, ③
- ① 喇叭繼電器的白金接點為開:當喇叭按鈕未按壓時，繼電器線圈未通電產生磁力，因此白金接點（觸點）保持在斷開（開路）狀態，喇叭電路不導通。
- ② 喇叭開關如果短路#6 保險絲將會燒毀:若喇叭開關發生短路，電流將不經負載直接形成過電流迴路，導致串聯在該迴路的#6 保險絲因超過額定電流而熔斷，此為短路保護機制。
- ③ 喇叭按鈕開關控制電路的搭鐵:喇叭按鈕開關在電路中負責控制繼電器線圈的搭鐵迴路，按下按鈕時線圈搭鐵導通產生磁力吸合觸點，屬於搭鐵側控制（低邊驅動）設計。
錯誤選項解析
- ④ 繼電器是控制喇叭的搭鐵:錯誤。繼電器的觸點實際控制的是電源側（B+）的導通與斷開，而非搭鐵。繼電器的作用是利用小電流控制大電流，由按鈕控制線圈搭鐵，再由觸點切換喇叭的正極供電。
Learning Tip
"本題考點為繼電器控制原理與搭鐵側控制電路的運作邏輯。常考陷阱在於混淆「繼電器線圈的控制端（搭鐵側）」與「繼電器觸點的負載端（電源側）」功能。實務上，低邊驅動設計可減少開關處的電壓降與火花，延長開關壽命；檢修時應注意保險絲額定值與搭鐵點接觸電阻是否正常。"
學員答題分佈
①喇叭繼電器的白金接點為開0%
②喇叭開關如果短路#6 保險絲將會燒毀0%
③喇叭按鈕開關控制電路的搭鐵0%
④繼電器是控制喇叭的搭鐵0%
