Q194.

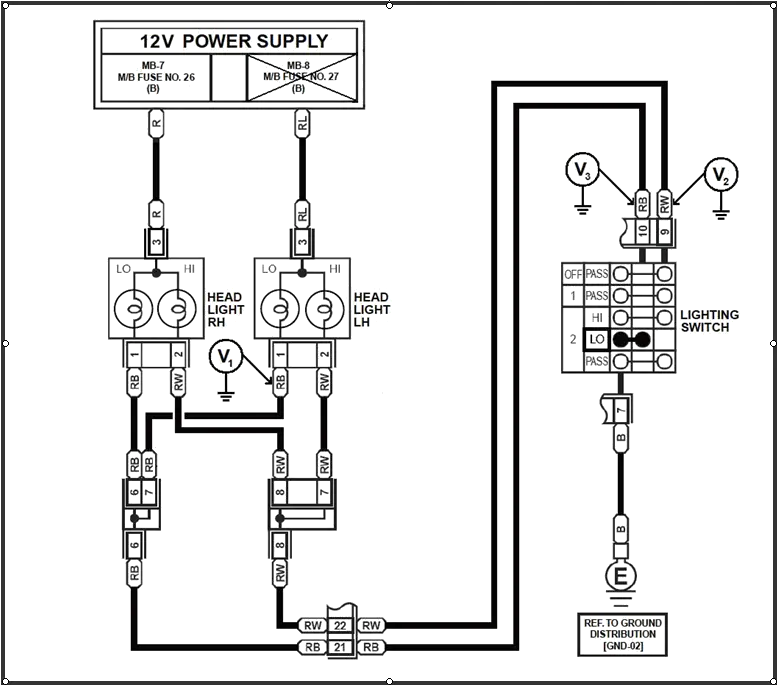

如圖所示某頭燈配線迴路，每個遠/近頭燈為60W，當燈開關在LO 位置，電瓶電壓12V，假設M/B FUSE NO. 27 燒斷時，下列測量值何者正確？
汽車修護 · 乙級 · 汽車電系（含空調） · Q194
難易度分析
4 / 5
需要精確區分保險絲斷開前後各測點的電位，並同時判斷多個正確選項，涉及電路連接與斷路後電位變化的概念。
正確答案 (複選)：①, ②, ③
- ① V 1=0V:當 M/B FUSE NO. 27 燒斷時，保險絲下游的 V1 測試點與電源端斷開，無法獲得電瓶供電，因此測量值為 0V，此為斷路狀態下的正常現象。
- ② V 2=12V:V2 測試點位於保險絲的電源側（靠近電瓶端），即使保險絲燒斷，該點仍直接連接至 12V 電瓶正極，因此測量值維持 12V。
- ③ V3≒0V:V3 測試點位於頭燈負載的搭鐵側或迴路末端，因保險絲斷開無電流通過，該點電位接近 搭鐵電位，故測量值 ≒0V。
錯誤選項解析
- ④ V 1=12V、V 2=12V:此選項錯誤，因為 V1 不可能為 12V；保險絲燒斷後其下游電路已斷開，V1 應為 0V，而非與電源側同電位。正確應為 V1=0V、V2=12V。
Learning Tip
"本題核心考點為 保險絲燒斷後電路各測試點的電位分佈。關鍵觀念：保險絲電源側仍為電瓶電壓（12V），負載側因斷路而為 0V，搭鐵側接近 0V。實務檢修時，應先以三用電表量測保險絲兩端電壓來判斷是否燒斷，切勿直接更換保險絲而未排查短路原因，否則新保險絲會再次熔斷。"
學員答題分佈
①V 1=0V0%
②V 2=12V0%
③V3≒0V0%
④V 1=12V、V 2=12V0%
