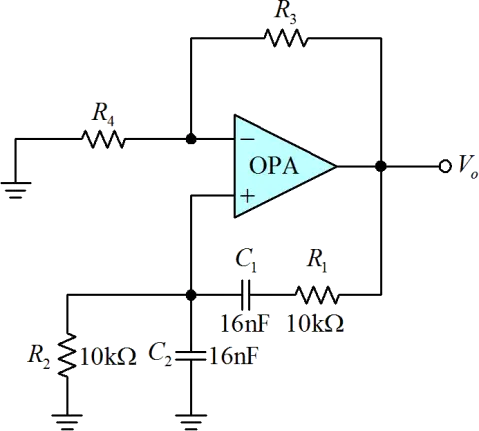

下圖電路所示，韋恩電橋振盪器產生振盪時，下列特性何者錯誤？
視聽電子 · 乙級 · 電子學 · Q198
難易度分析
4 / 5
此題屬於複選題，需同時判斷多個技術敘述的正確性。題目涉及電路圖的視覺資訊解讀，並要求考生運用振盪頻率公式進行計算，同時需精確理解韋恩電橋滿足振盪條件的增益判別準則。由於錯誤選項分布於計算結果與電路設計參數兩方面，且需辨別非線性穩幅機制，具有較高的判斷難度。
正確答案 (複選)：②, ③
- ② 振盪頻率約為10KHz:韋恩電橋的振盪頻率公式為 f = 1/(2πRC)，代入 R=10kΩ、C=16nF 可得 f ≈ 1/(2π×10k×16n) ≈ 995 Hz ≈ 1 kHz，而非 10 kHz，故此敘述錯誤。
- ③ 電阻值
=1:韋恩電橋振盪條件要求迴路增益 ≥ 3，即 1 + R₃/R₄ ≥ 3，因此 R₃/R₄ ≥ 2；圖中顯示 R₃/R₄ = 1 不滿足振盪條件，故此敘述錯誤。
錯誤選項解析
- ① 輸出電壓振幅大小為OPA 之正負飽和值:韋恩電橋振盪器使用非線性穩幅機制（如熱敏電阻或二極體限幅）來穩定輸出振幅，使輸出維持在特定振幅而非直接達到 OPA 的正負飽和值；若無穩幅設計，輸出才會飽和，但實用電路會加入自動增益控制。
- ④ 此迴路增益為一實數，相位角為零:在振盪頻率點，韋恩電橋的正回授網路相移為零，且迴路增益為實數（相位角為 0°），此為振盪器滿足巴克豪森準則的必要條件，敘述正確。
Learning Tip
"韋恩電橋振盪器常考陷阱：① 振盪頻率計算 f=1/(2πRC)，注意單位換算（kΩ×nF→kHz 級）；② 振盪條件為 R₃/R₄ ≥ 2（增益≥3），非 R₃/R₄=1；③ 實用電路需加入穩幅機制避免輸出飽和失真。本題為複選題，需同時選出所有錯誤敘述。"
