Q267.

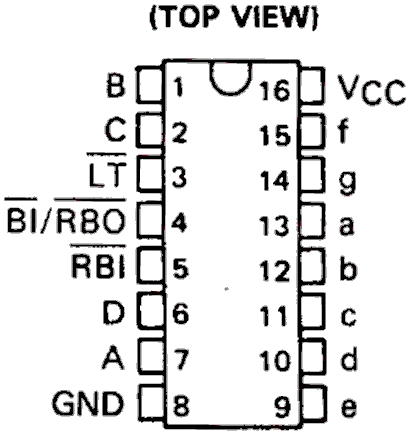

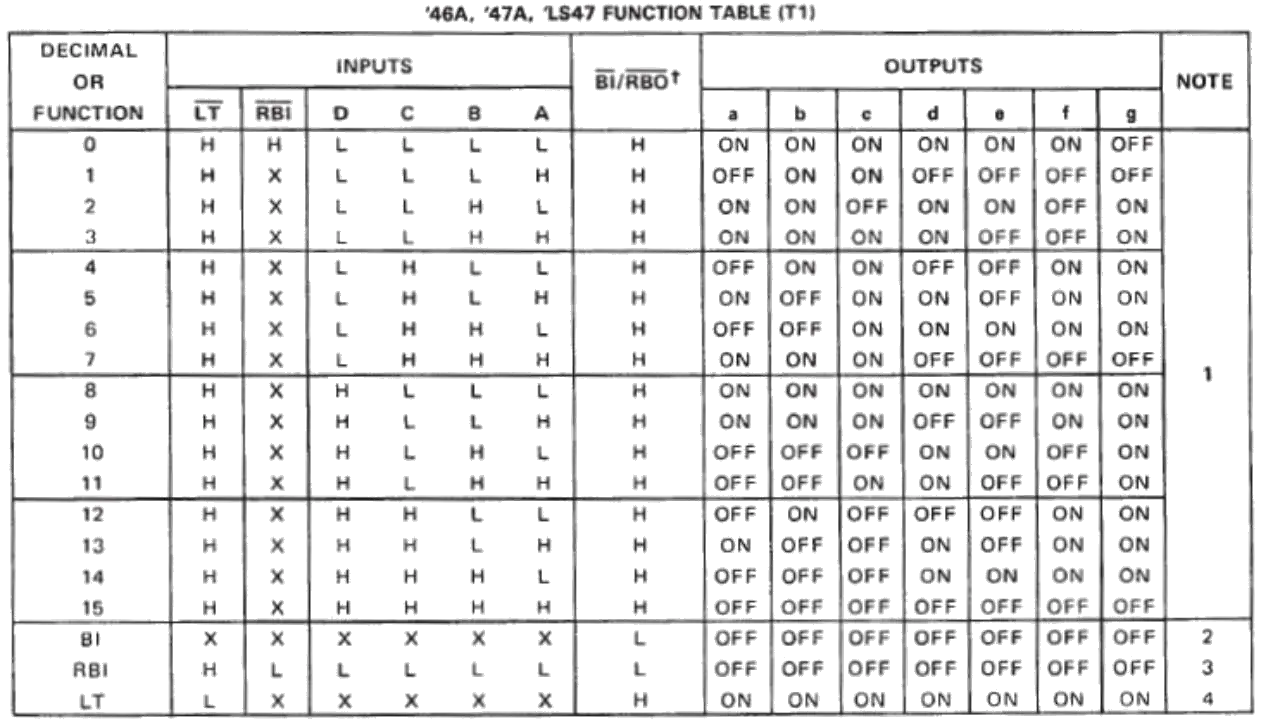

依據74LS47 DATASHEET 所提供之功能表及接腳圖，對於該IC 之應用，下列敘述何者正確？
視聽電子 · 乙級 · 電子學 · Q267
難易度分析
4 / 5
此題屬於多重選擇題，考生必須對特定邏輯 IC 的功能表、接腳邏輯電位（高電位或低電位有效）以及輸出特性進行精確判斷。除了需要掌握 BCD 解碼器的基本輸入範圍外，還需細緻分辨不同控制腳位（如燈測與消隱功能）在不同電位狀態下的反應邏輯，任何一個控制腳位的判讀錯誤都會導致錯誤選項，因此具備較高的辨別難度。
正確答案 (複選)：①, ③, ④
- ① 此IC 須搭配共陽七段顯示器:74LS47 為 BCD-to-7-Segment Decoder/Driver，其輸出為 低電位有效 (Active-Low)，必須搭配 共陽極七段顯示器 使用，使導通的段別形成正確數字。
- ③ 當
接L 時，七段顯示器全暗:RBI (Ripple Blanking Input) 用於 消隱功能，當 RBI 接 L 且 BCD 輸入為 0000 時，顯示器會 全暗 (Blanking)，用於多位數顯示時消除前導零。 - ④ 當以BCD 碼輸入時，其顯示數字最大為9:74LS47 接收 4 位元 BCD 碼 輸入，BCD 碼僅定義 0000~1001（十進位 0~9），因此顯示數字最大為 9，超過 1001 的輸入為 無效 BCD 碼。
錯誤選項解析
- ② 當
接腳為H 時，七段顯示器全亮時:LT (Lamp Test) 接腳為 低電位有效，當 LT 接 L 時七段全亮用於測試燈號是否正常，而非接 H 時全亮。此選項對 LT 腳位觸發電位 的描述錯誤。
Learning Tip
"本題核心考點為 74LS47 解碼器與共陽顯示器的搭配 及 控制腳位 (LT、RBI、BI/RBO) 的功能。常見陷阱在於混淆 LT（燈測） 與 BI（消隱） 的觸發電位，兩者皆為 低電位有效，但 LT 用於全亮測試，BI 用於強制全暗。實務設計時需注意 74LS47 輸出為開集極 (Open-Collector)，需搭配限流電阻保護顯示器。"
