Q14.

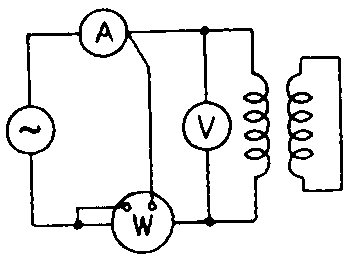

下圖的接線方法，可以測量變壓器的
變壓器裝修 · 乙級 · 識圖說 · Q14
難易度分析
3 / 5
本題要求考生能正確辨識變壓器特定試驗的接線圖，並將電路配置與相對應的損耗類型建立關聯，屬於需要掌握基礎電路分析與試驗原理的典型考題。
正確答案：②銅損
② 銅損:銅損（又稱負載損或I²R損）透過短路試驗測量，將二次側短路、一次側施加低電壓使繞組流過額定電流，此時瓦特計讀數即為銅損。此接線法正是短路試驗的標準配置。
錯誤選項解析
- ① 鐵損:鐵損（又稱無載損）應透過開路試驗測量，需將二次側開路、一次側施加額定電壓。此圖為短路試驗接線，無法測得鐵損。
- ③ 漂游損:漂游損（雜散損）是由漏磁通在油箱、夾件等金屬結構中產生的渦流損，屬於附加損耗，無法透過標準短路或開路試驗直接分離測量。
- ④ 磁滯損:磁滯損是鐵損的組成部分之一，與鐵心材料的磁滯迴線面積成正比，需透過開路試驗間接獲得，短路試驗無法單獨分離出磁滯損。
Learning Tip
"短路試驗與開路試驗是變壓器損耗測量的兩大核心考點，極易混淆。切記：短路試驗測銅損（二次側短路、低電壓額定電流），開路試驗測鐵損（二次側開路、額定電壓低電流）。鐵損包含磁滯損與渦流損，銅損則與負載電流的平方成正比。實務上進行變壓器效率計算與溫升評估時，必須準確掌握這兩項損耗數據。"
