Q30.

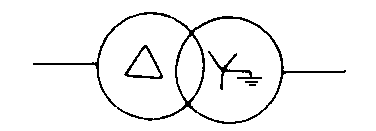

下圖表示該組變壓器
變壓器裝修 · 乙級 · 識圖說 · Q30
難易度分析
2 / 5
此題要求考生能正確判讀電路圖中的接線型式與接地標記，屬於基礎的符號識別與概念應用，不涉及複雜的推理或深奧的法規數值，因此難度較低。
正確答案：③二次接地
③ 二次接地:圖示為Δ-Y接線變壓器，二次側Y接線的中性點有接地符號，表示二次側接地。此為常見的配電變壓器接線方式，二次側接地可提供故障電流迴路並穩定系統電壓。
錯誤選項解析
- ① 一、二次都要接地:圖示中一次側為三角形(Δ)接線，並無接地符號，因此一次側不需要接地。僅二次側Y接線有接地標誌。
- ② 一、二次都不要接地:圖示中二次側為星形(Y)接線且明確標示接地符號，表示二次側必須接地，並非都不接地。
- ④ 一次接地:圖示中一次側為三角形(Δ)接線且無接地符號，接地符號位於二次側Y接線處，因此是一次側不接地而非一次側接地。
Learning Tip
"本題考點為變壓器接線圖識別與接地符號判讀。圖中Δ代表一次側三角形接線（不接地），Y代表二次側星形接線，Y旁的接地符號表示二次側中性點接地。常見陷阱為混淆一次側與二次側的接線型式，需牢記Δ接線無中性點故不接地，Y接線有中性點可接地。實務上Δ-Y變壓器廣泛用於配電系統，二次側接地可確保人身安全與系統電壓穩定。"
