Q71.

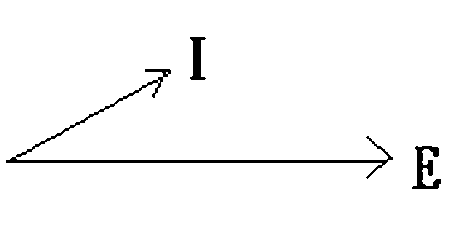

下圖最可能是哪兩種單向負載？
變壓器裝修 · 乙級 · 識圖說 · Q71
難易度分析
4 / 5
本題屬於複選題，要求考生不僅要能判讀波形中的相位領先或落後關係，還必須分析複合負載在不同抗值主導下所呈現的電氣特性，增加了判斷的複雜度。
正確答案 (複選)：③, ④
- ③ R-C 負載:R-C 容性負載的電流波形超前於電壓波形。圖中波形呈現電流領先電壓的相位關係，符合 R-C 負載 的電氣特性。
- ④ R-L-C 負載:R-L-C 串聯負載當容抗大於感抗（Xc > XL）時，整體呈現容性行為，電流同樣會超前電壓。因此圖中波形也可能對應 R-L-C 負載 的容性主導狀態。
錯誤選項解析
- ① R 負載:純電阻負載的電壓與電流波形同相位，無相位差。圖中波形明顯存在相位偏移，故不符合 R 負載 特性。
- ② R-L 負載:R-L 感性負載的電流波形滯後於電壓波形（電流落後電壓）。圖中顯示電流超前電壓，屬於容性特徵，故 R-L 負載 不正確。
Learning Tip
"本題考交流電路負載的相位判別。關鍵在於觀察電壓與電流的相位差：同相為純電阻、電流滯後為感性、電流超前為容性。常見陷阱是忽略 R-L-C 負載可能因容抗或感抗主導而呈現不同相位特性，當 Xc > XL 時呈容性（電流超前），當 XL > Xc 時呈感性（電流滯後）。實務上需綜合判斷波形相位關係，不可僅憑單一特徵斷定。"
