Q9.

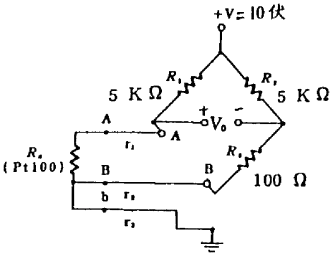

下圖中，當Pt 100 的接點脫落，輸出信號V0 為
工業儀器 · 乙級 · 儀器維護保養 · Q9
難易度分析
3 / 5
本題要求分析感測器失效（開路）時對電路電位影響的邏輯推論。考生必須正確掌握電路在特定故障狀態下的電壓分壓特性，並能準確區分開路與短路所導致的不同電位結果。
正確答案：③接近10 伏
③ 接近10 伏:當 Pt100 接點脫落 時，A 點形成開路，無電流流經上方 5KΩ 電阻，因此 A 點電位被上拉至接近電源電壓 +V = 10 伏特，輸出信號 V0 接近 10 伏。
錯誤選項解析
- ① 約5 伏:當 Pt100 接點脫落 形成開路時，A 點電位會被上拉至接近電源電壓，而非僅 5 伏特。此選項低估了開路時的電位變化。
- ② 接近0 伏:若輸出接近 0 伏特，表示 A 點被拉至地電位，這與 Pt100 開路 的實際情況相反。開路時 A 點電位應上升而非下降。
- ④ 不一定:此電路為標準的 惠斯登電橋 配置，Pt100 開路時的電位變化是確定性的，可透過電路分析精確計算，並非不確定。
Learning Tip
"惠斯登電橋 中感測器開路是常見考點。當 Pt100 開路 時，該支路無電流，對應節點電位會被上拉至電源電壓；反之若感測器 短路，則電位會被拉至地電位。實務上可利用此特性進行 斷線偵測，當輸出超出正常量測範圍時即提示感測器異常。"
