Q10.

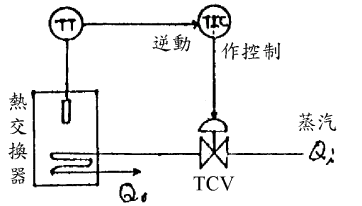

就安全而言，關於下圖，下列何者正確？
工業儀器 · 乙級 · 儀器維護保養 · Q10
難易度分析
3 / 5
本題要求考生將控制閥的動作特性與製程安全失效模式（Fail-Safe）進行對應分析，需準確區分氣源動作與故障位置的邏輯關係。
正確答案：②TCV 選氣來開
② TCV 選氣來開:氣來開（Air-to-Open） 表示供氣時閥門開啟，斷氣時閥門關閉，此為 故障關（Fail-Close） 設計，符合製程安全考量，當儀表空氣失效時閥門自動關閉以阻斷流體。
錯誤選項解析
- ① TCV 選氣來關:氣來關（Air-to-Close） 表示供氣時閥門關閉，斷氣時閥門開啟，此為 故障開（Fail-Open） 設計，與本圖所示之安全配置不符。
- ③ TIC 可任意切在正逆動作:TIC（溫度指示控制器） 不可任意切換正反動作，其作用方向必須與製程特性及閥門故障安全位置配合，錯誤設定會導致 控制迴路不穩定 或安全事故。
- ④ Q 排在空氣中:Q（流量） 通常指製程流體流量，並非排在大氣中，而是指通過控制閥之 製程管線流量，此選項混淆了儀表空氣與製程流體的概念。
Learning Tip
"本題考 控制閥故障安全位置（Fail-Safe Position） 之判定。氣來開 = 故障關（FC）、氣來關 = 故障開（FO） 為常考對應關係。實務上需依製程危險性決定閥門失效時應處位置，避免 控制器作用方向 與閥門特性不匹配造成控制異常。"
學員答題分佈
①TCV 選氣來關0%
②TCV 選氣來開0%
③TIC 可任意切在正逆動作0%
④Q 排在空氣中0%
