Q14.

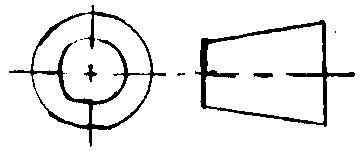

下圖標記符號是屬於第幾角劃法？
門窗木工 · 乙級 · 識圖與製圖 · Q14
難易度分析
2 / 5
本題屬於基礎符號辨識，僅需對投影法之標準圖形定義有正確記憶即可快速判定，不涉及複雜的推導或多步驟分析。
正確答案：③第三角
③ 第三角:第三角投影法（美國法）的符號為截頭圓錐體，其配置原則為「投影面位於觀察者與物體之間」，符號顯示前視圖在左、右側視圖在右，符合CNS 3-1號圖法規定，為台灣工程圖學標準採用之投影法。
錯誤選項解析
- ① 第一角:第一角投影法（歐洲法）的視圖配置為「物體位於觀察者與投影面之間」，其符號特徵為主視圖在左、側視圖在右，與圖中所示符號不符。
- ② 第二角:第二角投影法在實務上極少使用，因相鄰視圖會重疊於同一位置，造成讀圖困難，CNS標準並未採用此法。
- ④ 第四角:第四角投影法同樣存在視圖重疊問題，與第二角法相同不具實用性，國際標準與CNS均未採用此投影方式。
Learning Tip
"第三角投影法符號辨識為識圖考題之核心考點。圖中符號為標準的第三角法標誌（截頭圓錐之正視圖與右側視圖組合）。常考陷阱為混淆第一角法（ISO歐洲系統）與第三角法（ANSI美國系統）的符號差異：第一角符號的圓錐方向與第三角相反。台灣CNS標準採用第三角法，門窗木工讀圖時需熟悉此符號以正確判讀施工圖的視圖配置關係。"
學員答題分佈
①第一角0%
②第二角0%
③第三角0%
④第四角0%
