Q41.

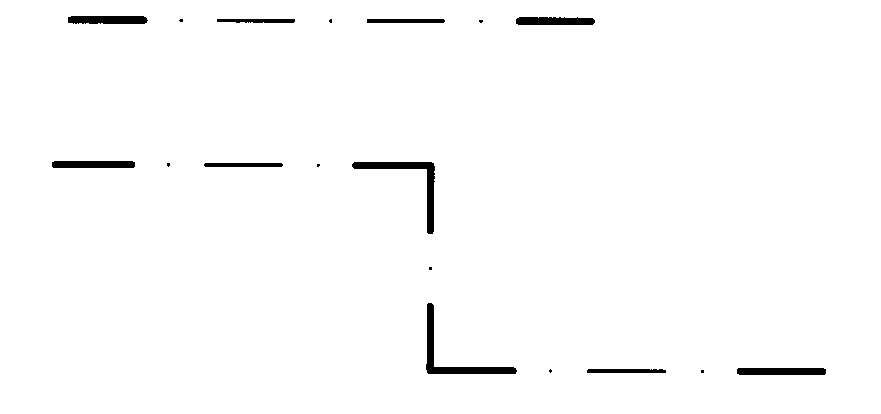

下圖之線段用來表示
門窗木工 · 乙級 · 識圖與製圖 · Q41
難易度分析
2 / 5
本題屬於基礎的線型辨識，僅需掌握製圖標準中各類線條的定義與外觀特徵即可判定，不涉及複雜的綜合分析或深層推論。
正確答案：①割面線
① 割面線:割面線（剖面線）在製圖中用於表示假想將物件剖切的位置，通常以粗鏈線兩端加箭頭繪製，箭頭方向指示剖面圖的觀看方向，符合 CNS 3-1 製圖通則 規範。
錯誤選項解析
- ② 中心線:中心線是以細長鏈線（長劃—點—長劃）表示，用於標示圓孔、對稱構件或旋轉體的中心位置，與剖切位置標示無關。
- ③ 假想線:假想線（幽靈線）以長劃—短劃—短劃的線型表示物件的極限位置或相鄰部件輪廓，並非用於標示剖面位置。
- ④ 隱蔽線:隱蔽線（隱藏線）以細短劃線表示從當前視角不可見的內部邊緣或輪廓，用途與標示剖切面的割面線完全不同。
Learning Tip
"本題核心考點為 CNS 製圖線型辨識。在門窗木工識圖中，割面線、中心線、假想線、隱蔽線 四種線型極易混淆，需牢記各線型的「長短劃組合模式」與「粗細差異」。實務上，閱讀施工圖時正確判讀線型是理解構件內部結構與組裝關係的關鍵基礎。"
