Q19.

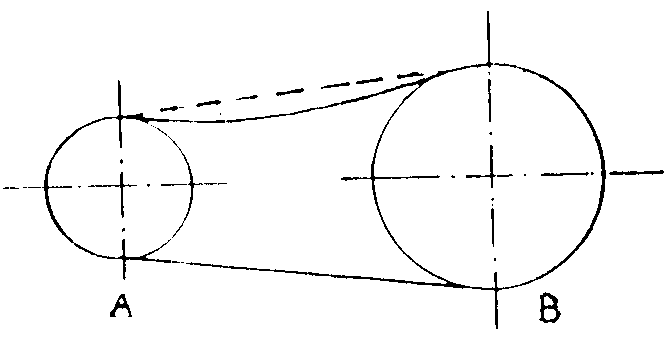

下圖為機械上的皮帶傳動系統，其A 為主動輪，B 為被動輪、若皮帶的情形如下圖所示，則試問下列敘述何者為正確？
門窗木工 · 乙級 · 木工機具 · Q19
難易度分析
2 / 5
本題要求考生能正確辨識皮帶傳動系統中的張力狀態，並將物理現象轉化為旋轉方向的判斷。由於僅涉及基礎的機械原理分析，且選項間的邏輯區分明顯，因此判定為較基礎的題目。
正確答案：①A 的旋轉方向是順時針方向
① A 的旋轉方向是順時針方向:根據皮帶傳動系統的張力狀態判斷，緊邊（被拉緊的一側）位於皮帶上方，表示主動輪 A 的旋轉方向為順時針方向，此為皮帶傳動中判斷旋轉方向的基本原理。
錯誤選項解析
- ② A 的旋轉方向是逆時針方向:若 A 為逆時針旋轉，則皮帶的緊邊應位於下方，與圖中所示的皮帶張力分佈不符，故此敘述錯誤。
- ③ A 的旋轉方向可正反轉:皮帶傳動系統的旋轉方向由動力源（如馬達）決定，在單一工況下旋轉方向是固定的，並非可正反轉，此選項混淆了可逆轉機構與固定傳動系統的概念。
- ④ A 的旋轉方向無法斷定:透過觀察皮帶的鬆邊與緊邊分佈狀態，即可明確判斷主動輪的旋轉方向，因此旋轉方向可以斷定，此選項錯誤。
Learning Tip
"此類題型的核心考點為皮帶傳動方向之判斷。關鍵在於識別緊邊（受力拉緊側）與鬆邊（下垂側）：主動輪旋轉時會將皮帶從鬆邊拉向緊邊，因此緊邊所在側即為主動輪「拉入」皮帶的方向。實務上需注意皮帶張力不足會導致打滑現象，影響傳動效率與加工精度。"
學員答題分佈
①A 的旋轉方向是順時針方向0%
②A 的旋轉方向是逆時針方向0%
③A 的旋轉方向可正反轉0%
④A 的旋轉方向無法斷定0%
