Q145.

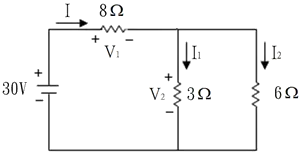

求下圖之I、V1 及V2＝？
配電線路裝修 · 乙級 · 電工專業知識 · Q145
難易度分析
4 / 5
本題屬於計算型複選題，要求同時判定多個電路參數之正確性。考生必須精確掌握串聯電路中電流與電壓的分配特性，並進行多項數值運算，且需注意選項中符號標記的細微差異，增加了判定的複雜度。
正確答案 (複選)：①, ③, ④
- ① I＝3A:根據歐姆定律與串聯電路特性，總電流 I 由總電壓除以總電阻計算得出為 3A，符合串聯電路中各處電流相等之原理。
- ③ V 1＝24V:V1 為電阻 R1 兩端之電壓降，依歐姆定律 V=IR 計算，3A 乘以 R1 阻值可得 24V，符合串聯分壓原理。
- ④ V 2＝6V:V2 為電阻 R2 兩端之電壓降，依歐姆定律計算，3A 乘以 R2 阻值可得 6V，各電壓降總和等於電源總電壓。
錯誤選項解析
- ② I2＝3A:此選項符號標示為 I2 而非題目所求之 I，屬符號錯誤；串聯電路中僅有單一總電流值，不存在獨立的 I2 參數。
Learning Tip
"本題核心考點為串聯電路之歐姆定律應用與電壓降計算。常考陷阱包含：混淆串聯與並聯電路之電流電壓特性，以及誤用克希荷夫電壓定律 (KVL) 時忽略各電壓降總和必須等於電源電壓。實務配電線路裝修作業中，正確計算電壓降可確保負載端獲得足夠電壓，避免設備因電壓不足而異常。"
學員答題分佈
①I＝3A0%
②I2＝3A0%
③V 1＝24V0%
④V 2＝6V0%
